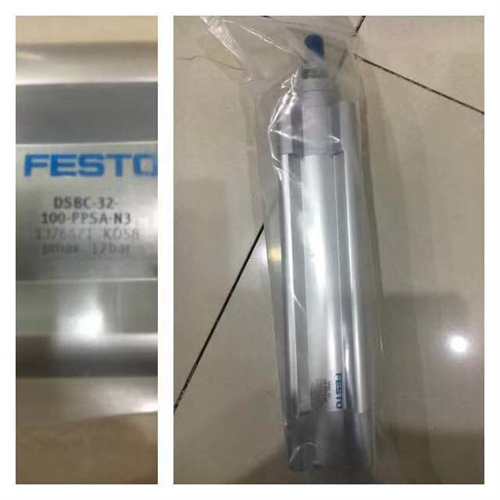

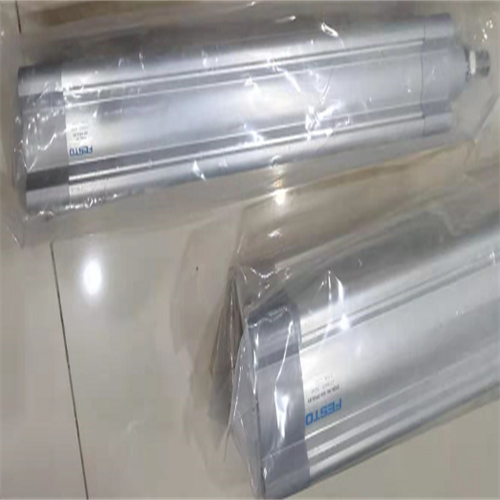

FESTO標準氣缸產品概述DSBC-32-100-PPSA-N3

產品說明：

標準氣缸符合 ISO 15552(對應已撤銷的標準 ISO 6431,

DIN ISO 6431, VDMA 24 562,NF E 49 003.1和UNI 10290)DIN

DSBC-…-P2 – 帶波紋管組件 DADB，

標準孔型1波紋管組件是無泄漏系統。

要防止吸入不需要的介質，管式排氣和進氣必須通過連接部分處的壓力補償孔 1。

該組件保護活塞桿、密封件和軸承免受多種介質的侵入，例如：

灰塵? 碎屑? 油? 油脂? 燃油訂購波紋管組件如果使用波紋管組件，加長活塞桿就必要。

通過模塊化產品系統或作為附件訂購波紋管組件。這種情況下必須注意：

通過模塊化產品系統訂購:

選擇特性 P2，波紋管組件供貨時已安裝在軸承蓋上。

所需活塞桿加長量自動考慮在內。就無需給特性 …E 給定一個值。

雙作用 用于電子式位置感測? 可提供抗扭轉

EX4: 用于防爆區域? 附件豐富，可將氣缸幾乎安裝在任意地方? 三種緩沖形式:

– P 緩沖: 兩端帶彈性緩沖墊– PPS

緩沖:氣動緩沖，雙端自調節– PPV

緩沖:氣動緩沖，兩端可調

 用模塊化產品系統可按照個性需求配置派生型

 派生型眾多，靈活性佳DSBC-…-C – 帶夾緊裝置，標準孔型

 標準孔型? 可將活塞桿保持或夾持在任意位置

即使在交替負載、工作壓力波動或系統出現泄漏的情況下，

活塞桿也能長時間夾持在位置上用在安全相關的應用場合時需要采用額外措施；

結構特點 活塞/活塞桿/缸筒

工作方式 雙作用

氣接口

DSBC-… Gx G? G? Gy Gy G? G?

DSBC-…-C M5 Gx Gx Gx Gx Gx Gx

活塞桿螺紋 M10x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2

行程

DSBC-… [mm] 1 … 2800

DSBC-…-Q [mm] 1 … 1500 –

DSBC-…-L1 [mm] 10 … 1000

緩沖

DSBC-…-P 兩端帶彈性緩沖墊

DSBC-…-PPV 氣動緩沖，兩端可調

DSBC-…-PPS 兩端帶自調節氣動緩沖

緩沖長度

DSBC-…-PPV [mm] 17 19 22 22 31 31 45

DSBC-…-E1/-E2/-E3 [mm] 17 19 15 15 15 15 –

位置感測 通過接近開關

安裝方式 通過內螺紋/附件

安裝位置 任意

例如，在歐洲，就必須遵守歐盟機械指令所列出的標準。

如果沒有額外措施，本產品就不適用于控制系統中與安全相關的部分。

DSBC-…-E1/-E2/-E3 – 帶終端位置鎖，標準孔型

 標準孔型? 正鎖定終端位置，作為掉落保護。

活塞桿鎖定在終端位置，以防出現壓降

 任一端或兩端用在安全相關的應用場合時需要采用額外措施；

例如，在歐洲，就必須遵守歐盟機械指令所列出的標準。

如果沒有額外措施，本產品就不適用于控制系統中與安全相關的部分。
