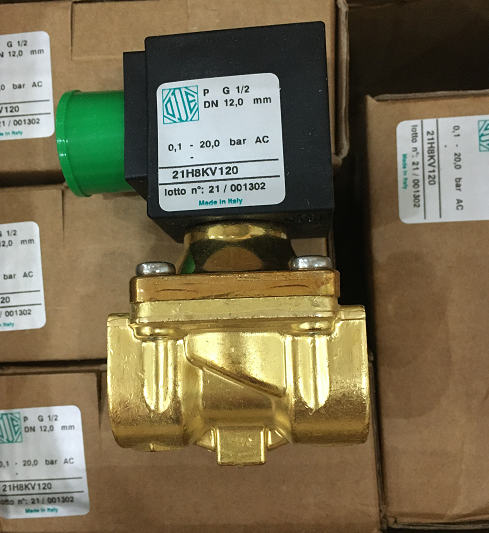

21H8KV120 意大利ODE的電磁閥原圖

21W4ZE250

21T1BV28-F

 21K62KRS90-1FP

21A5KT45

 21W4ZV250

意大利品牌ODE歐帝的直動式電磁閥概述

密封材料：NBR丁晴橡膠

工作壓力 : 0.1 ～20bar （AC bar）

          0.1 ～10bar （DC bar）

流體溫度： -10℃ ～ 90℃

閥體材質：黃銅

電源電壓：直流DC12V-24V-48V-110V

         交流AC24V-110V-220V

***高室內溫度：80℃

連續工作：ED

線    圈：8W-Φ13

          BDA-BDS-BSA  155℃(classF)

          BDP           160℃(高溫)

          BDF           180℃(classH)

功能原理：

21H8KV120兩通先導控制常開電磁閥有一個入口和一個出口。閥體內的主閥內孔由膜片(或活塞)上方與下方的壓差來打開：線圈未通電時，膜片上方的腔室充滿帶壓介質，而膜片下方只有主閥內孔周圍部分的介質壓力，這樣膜片上方的壓力推動膜片關閉主閥內孔。線圈通電時，動鐵心(裝有閥座密封)向上提升，打開先導閥內孔，排出膜片上方的介質，在壓差作用下膜片向上提，打開主閥內孔。

同款ODE電磁閥型號大全

21A3KV25

21A3KV30

21JN1ROV23

21T1BV17-F

21A3KV45

21T1BB22-F

21T1BV22-F

21T1BV28-F

21A2ZR15D

21A5ZB45D

21A5ZV45D

21W1ZB120

21W1ZE120

21W1ZV120

21A8ZB45D

21A8ZV45D

21A5ZV45D

21H7KB120

21H7KV120

21H11KV120

21A3ZV30D

21JNIROV12

21A2KCV25-08

21A2KCV45-1X

21A2KCV45

212A3ZV15D

212A3ZR15D

212A3ZV25D

21A2ZB15D

21A2ZV15D

21W2ZB120

21W2ZE120

21W2ZV120

21D62KRS90-L

21D62RRS90-M

21K62KRS90-1FP

21H8KV120 意大利ODE的電磁閥原圖
