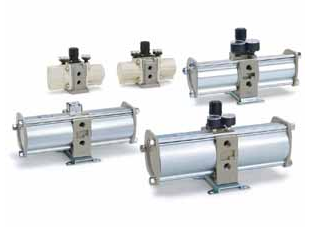

特性分析SMC VBA系列小型增壓閥VBA20A-F03GS
●空氣增壓2倍,無需電源
從氣路與空氣連接就能得到2倍的壓力。(VBA111A4倍)
●氣罐可與增壓閥直接連接,省空間
字段描述 字段取值 取值描述
主體尺寸 20A 3/8基準·手動操作型,增壓比2倍
螺紋的種類 F G
接管口徑 03 3/8
可選項 GS 壓力表·高效消音器
準標準規格 - 標準品
作用原理
SMC增壓閥為了減少出口壓力脈動,出口側應設置一定容積的氣罐 先導壓力控
制型增壓閥出口壓力的設定,可按先導壓力是出口壓 力的二分之一來設定先導
壓力 在二次側也有安裝空氣過濾器及油霧分離器的必要 增壓閥出口壓力過
1.0MPa,應確認管接頭、氣管道、氣閥等的 壓力規格 應夾持增壓閥兩端搬運,
不要拿中間的黑色凸部手輪SMC增壓閥工作原理輸入的氣壓分兩路:一路充入
增壓室A和B;另一路向驅動室B充氣, 驅動室A排氣。 大活塞左移,帶動小活
塞左移,增壓室B增壓 小活塞走到頭,換向閥切換,驅動室A進氣,驅動室B排
氣 大活塞反向運動,增壓室A增壓SMC增壓閥特點不需電源,能將用氣壓
提高到2倍。只要和線的壓力空氣連接就能得到2倍的壓力。(VBA11114倍)。
氣罐和增壓閥能直接連接,省空間。
氣動執行器的輸出力不足,同時受空間限制無法采用更大口徑的氣缸,此時,可以采
用增壓閥,在不更換氣動執行器的情況下達到增加輸出力的效果。 驅動部件需要小型
化,氣缸要求體積小,預定的輸出力卻要求較大,此時可以采用增壓閥。 氣缸單向做
功的情況下,在相應的進氣回路中安裝增壓閥,以減少壓縮空氣的消耗量。在氣罐充
氣的過程中,采用增壓閥和單向閥并聯的回路,當氣罐壓力于入口的氣源壓力時,
通過單向閥向氣罐充氣,從而縮短充氣時間。SMC儲氣罐的作用·緩和增壓閥出口的
壓力波動。·間歇性的動作導致空氣消耗量過供給能力的場合,可以采用將集中消
耗的空氣量存在氣罐中的方式進行使用。如果是連續性的動作導致空氣消耗量過
供給能力,則采用氣罐也沒有效果。
SMC增壓閥特點:
1)體積小,使用方便增壓閥本身的體積比增壓 缸小得多 與以增壓缸為主體的增壓系
統相比 增壓閥集四個單向閥、一個換向閥、兩個缸體于一體,可以省 掉增壓系統中的
單向閥、開關閥、高壓閥 、換向閥、安全 閥等多個氣動元件,管路連接大大簡化, 體
積也小得 多,安裝使用也比較方便。
2)壓力調整方便增壓閥的左右缸體上各連接一個壓力表 ,分別與進口側和出口側的壓
力相通。調 整壓力時,向外拔調整手輪, 按手輪上箭頭方向旋動, 壓力設定后,再將手
輪壓回即可。
1、工作原理—氣體增壓器利用大面積活塞端的壓氣體驅動而產生小面積活塞端的
高壓氣體。
2、自動重啟—工作時,氣體增壓器迅速往復工作,隨著輸出壓力接近設定壓力值時泵
的往復運動速度減慢直至停止。
