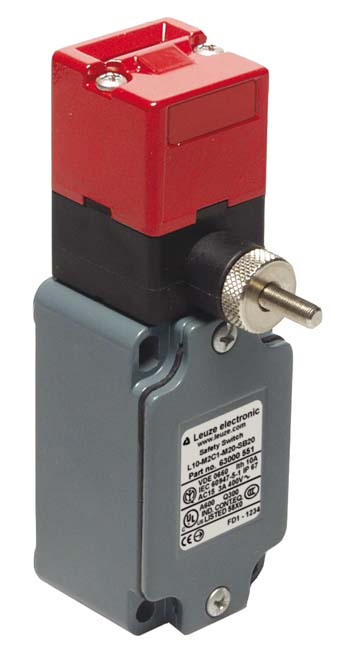

L10-M2C1-M20-SB20 - 安全門鎖

• 基礎數據

• 系列L10

• 功能

• 功能符合由 ISO 14119定義的無互鎖的門鎖, 內置到符合由EN ISO 13849-1定義的類別4以下控制電路中, 手動鎖定和解鎖的門鎖

• 安全輸出端激活模式保護門關閉且鎖定時激活安全輸出端

• 特性參數

• 使用壽命20 年, EN ISO 13849-1

• B10_d1,000,000 周期數

• 電氣數據

• 額定絕緣電壓500 V AC，600 V DC

• da約定熱電流10 A

• DC 13下使用類別Ue / Ie：24 V / 6 A，125 V / 1.1 A，250 V / 0.4 A, EN 60947-5-1

• AC 15下使用類別Ue / Ie：250 V / 6 A，400 V / 4 A，500 V / 1 A, EN 60947-5-1

• 觸點2NC

• 觸點打開方式壓配合

• 短路保護500 V，10 A，aM型, IEC 60269-1

• 觸點保護接地

• 性能數據
• 連接

• 連接截面1 x 0.5 mm2至2 x 2.5 mm2，電線

• 功能觸點連接

• 類型端子

• 端子類型螺栓端子

• 引腳數4 個引腳

• 連接數量1 光束

• 進線口數量1 光束

• 連接1
• 電纜性質
• 機械數據

• 設計方形

• 尺寸（寬 x 高 x 長）40 mm x 62 mm x 123 mm

• 外殼材料金屬

• 金屬外殼ZAMAK

• 電觸點材料銀合金

• 凈重348 g

• 外殼顏色灰色, 紅色

• 緊固類型通孔安裝

• 進線口類型M20 x 1.5

• 解鎖裝置滾花螺釘

• 開關類型帶保護互鎖的互鎖裝置, ISO 14119

• 開關原理蠕變觸點

• 操作鑰匙插入方向1 x 頂, 4 x 側(90)

• 插入速度0.001 ... 0.5 m/s

• 鎖定方式機械

• 門鎖驅動方式依靠滾花螺母手動解鎖

• da鎖定力1,000 N

• 機械壽命500,000 驅動周期, IEC 6047-5-1

• da激活頻率360 每小時, IEC 6047-5-1

• 外部操作鑰匙AC-AHxx系列，直形、L形、有彈性、易對準

• 拔出力，操作鑰匙已解鎖10 N

• 執行器手動釋放延時約15至20秒

• 差動行程4.5 mm

• 環境數據

• 環境溫度，工作-25 ... 80 °C

• 污染程度3, EN 60947-1

• 防護等級IP 67

• IMQ, c UL US
