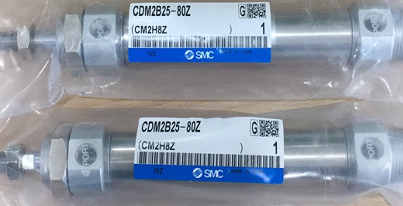

CDM2B25-80Z 新品SMC單桿雙作用氣缸

產品描述：

 CP96 雙作用氣缸包含浮動密封機制，專為消除活塞桿在行程末端的橫向振動而設計。

 還通過使用襯套和活塞桿容差減少了活塞桿的撓度。

緊湊型單和雙作用氣缸，長度顯著短于相應的系桿設計。

節省空間和重量

磁性活塞

試驗壓力 15bar

工作壓力范圍：小 0.05MPa (0.51kgf/cm2)，10bar

備有錐形和并行端口

溫度范圍（不允許凍結）-10oC 到 +70oC（無自動開關），-10oC 到 +60oC（有自動開關）

內部?jī)?nèi)螺紋桿端

丁腈密封件

無需潤滑油

適用于固態開關 161-782 和 161-798

行程末端緩沖完全可調（使用六角扳手）

標準電磁式位置感應

提高的安裝精度

輕型套管設計

高效、長壽命密封系統

有關合適的位置傳感器，

缸徑 12 16 20 25 32 40 50 63 80 100

流體 空氣

動作型式 雙動

耐壓力 1.5MPa{15.3kgf/cm2}

高使用壓力 1.0MPa{10.2kgf/cm2}

使用壓力 0.12MPa{1.2kgf/cm2}

環境和流體溫度 -10~+60℃

活塞速度 50~500mm/s 50~400mm/s

行程公差 1.5mm

0mm

潤滑 不需要

緩沖 橡膠緩沖

軸承 滑動軸承/滾珠導向軸承

圓筒氣缸外形美觀，帶磁環，無油潤滑，使用壽命長，多種安裝方式。

?使用壓力：0.5-10bar

?溫度范圍：-10-60℃

?執行形式：雙作用

氣缸的緩沖效果不良，一般是因緩沖密封圈磨損或調節螺釘損壞所致。

此時，應更換密封圈和調節螺釘。

氣缸的活塞桿和缸蓋損壞，一般是因活塞桿安裝偏心或緩沖機構不起作用而造成的。
