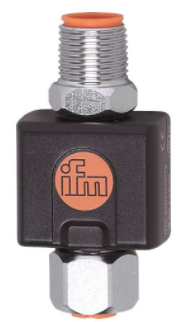

IFM用于PT100/PT1000熱電阻探頭的估算單元

TP3231

特性

用于溫度傳感器和電阻溫度計的信號評估

通過 IO-Link 的準確模擬輸出和便利通信

與相比頭變送器，降了安裝復雜度并減少了錯誤來源

自動識別連接的傳感器類型

完全密封和耐用的連接技術，提供高度的振動耐性

輸入和輸出總數 模擬輸出數量: 1

測量范圍

-50...300 °C

-58...572 °F

應用

特殊的性能 鍍金觸點

應用 用于Pt100及Pt1000測量元件

電氣數據

工作電壓 [V] 20...32 DC

防護等級 III

反相保護 有

開機延遲時間 [s] 1

Watchdog集成看門狗電路 有

總的輸入/輸出

輸入和輸出總數 模擬輸出數量: 1

輸出

輸出數量 1

輸出信號 模擬信號; IO-Link; (可配置)

模擬輸出數量 1

模擬電流輸出 [mA] 4...20

負載大值 [Ω] 300

短路保護 有

短路保護類型 脈沖

過載保護 有

測量/設定范圍

測量范圍

-50...300 °C

-58...572 °F

出廠設定 -50...150 °C

精度/偏差

模擬輸出 [K] ± 0,3 + (± 0,1 % MS)

溫度系數 [測量范圍值的百分比 / 10 K] 0,1

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.0

工作條件

環境溫度 [°C] -25...70

存儲溫度 [°C] -40...85

外殼防護等級 IP 67

/測試

EMC電磁兼容

EN 61326-1

抗沖擊

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [年] 449

機械技術數據

重量 [g] 40

尺寸 [mm] M12 x 1

螺紋代號 M12 x 1

原材料 PA; PET

密封材料 FKM
