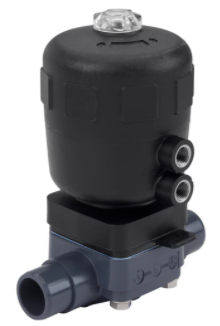

寶德/寶帝2030型氣動隔膜閥重點參數

143502

利于流動和無死角的外殼

? 通過隔膜氣密性分離介質和執行機構

? 具有模塊化配件系列的通用、堅固

驅動器

? 帶套筒、管套或法蘭接頭的自動排

空塑料外殼

? 適用于腐蝕性和侵蝕性介質

技術參數

標稱直徑（隔膜尺寸） DN15…100

外殼材質 PVC-U、PP、PVDF

驅動器材料 PA 聚酰胺（可應要求提供 PPS）

密封材料 EPDM、PTFE/EPDM

介質 中性氣體和液體、侵蝕性或

磨蝕性介質

粘度 接近粘稠

介質溫度 見 2 頁上的圖表

環境溫度 -10 至 +60 °C (PA)

驅動器尺寸 ≥175 mm：-10 至 +50 °C

控制介質 中性氣體、空氣

接頭尺寸 DN15…50：套筒、管套

DN65：可拆卸法蘭

DN80…100：法蘭

安裝位置 任意，驅動裝置朝上

路徑/位置：               兩位兩通

通經：                       DN 8.0

密封材料：                EPDM+PTFE

閥體材質：                不銹鋼1.4435 / 316l

連接方式：                焊接  12.7 x  1.65

制動器尺寸：             Dm 40mm

壓力：                       10bar MAX

介質溫度：                 -10℃ -- +130℃

PVC 閥體           0 to +60 °C

環境溫度           -10 to +60 °C

連接口             油寧和粘接套管

安裝方位           可根據需要安裝

自排放安裝         與水平成 15 - 30° 并與流向成3 - 5°(參見左圖)

選項 (可按需提供)   鎖定功能

BURKERT訂貨號：

296103          144764

317230          144765

317231          144766

317232          144767

317233          144768

317234           144769
