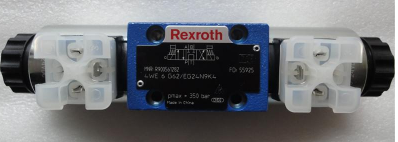

使用力士樂4WE6D62/EG110N9K4方向滑閥

產品說明：

帶液壓或電液啟動的先導式導向滑閥

WEH和WH

- 尺寸 10 … 32

- 組件系列 4X； 6X; 7X

- 大工作壓力 350bar [5076psi]

- 大流量 1100 l/min [290 US gpm]

特征

- 4/3-, 4/2- 或 3/2-way 版本

- 驅動類型（內部或外部先導控制）：

·電液（WEH型）

·液壓（WH型）

- 用于底板安裝

- 移植模式符合 ISO 4401 和 NFPA T3.5.1 R2

- 彈簧或壓力對中、彈簧終端位置或液壓終端位置

- 濕針直流或交流電磁閥，可選

- 作為單獨或連接的電氣連接

- 可選版本：

·手動馳

·切換時間調整

·主閥P通道預載閥

·行程設置和/或閥芯位置監控

規格6至10

濕針式交流或直流電磁鐵

可更換線圈的電磁鐵

底板安裝("P")：安裝面按DIN 24340A型和ISO 440型

電氣接線可單獨接線或集中接線

可選的感應定位監測參見(RE 24830)

流暢的切換特點

R900941596 4WE6D6X/EG110NEXZ2

R900975004 4WE6D6X/EG110NEXZ2/B10

R900921476 4WE6D6X/EG110NK4

R901214433 4WE6D6X/EG110NK4/B10

R901194440 4WE6D6X/EG110NVE3Z2

R900569334 4WE6D6X/EG110NZ5L

R900909176 4WE6D6X/EG110NZ5L/B08V

R900917460 4WE6D6X/EG110NZ5L/V

R900937648 4WE6D6X/EG125DL/V

R900903246 4WE6D6X/EG125N2Z4

R900978582 4WE6D6X/EG125N4K4

R978897494 4WE6D6X/EG125N9DA/V/62

R901260814 4WE6D6X/EG125N9DAL/V/62

力士樂電磁閥型號舉例：4WE6C6X/EG24N9K4

4→4通（也有3通）4個方向油口

6→通經為6

C→機能符號（也有C、D、E、EA、EB等）

6X→60至69系列 安裝和油口尺寸不變

斜杠（/）后面：無符號→彈簧復位

O→無彈簧復位

OF→無彈簧復位帶定位作用

E→高功率電磁鐵帶可拆卸線圈的濕式電磁鐵

G→直流電壓（W代表交流如W230代表交流230V電壓 50/60Hz,G205代表直流電壓205V等其它電壓和頻率）

24→24V電壓

N9→代表有隱式手動應急操作（標準）（只有N代表帶有手動應急操作，無手動應急操作無代號）

4WE6C62/EW230N9K4

4WE6D62/EW230N9K4

4WE6Y62/EW230N9K4

 4WE6EA62/EW230N9K4

4WE6EB62/EW230N9K4

4WE6JA62/EW230N9K4

使用力士樂4WE6D62/EG110N9K4方向滑閥
