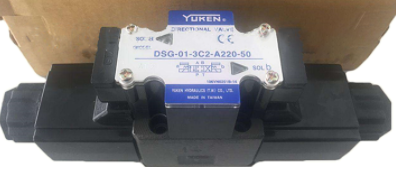

臺灣產DSHG-06-2B2-T-D24-N1-52T yuken的換向閥

DSHG-04-3C2-T-D24-N1-51T

DSHG-04-3C2-D24-N1-51T

DSHG-04-3C2-T-D24-51T

DSHG-04-3C4-T-D24-N1-51T

DSHG-04-3C4-D24-N1-51T

DSHG-04-3C12-T-D24-N1-51T

DSHG-04-3C12-D24-N1-51T

E D FG-01-30-3C2-XY-50T

EDFHG-03-100-3C2-XY-31T

E D FG-01-30-3C40-XY-50T

EDFHG-04-140-3C40-XY-E-30T

EDFHG-04-140-3C2-XY-E-30T

DSHG-04-3C10-T-D24-N1-50

DSHG-04-3C26-T-D24-N1-50

DSHG-06-2B2-T-D24-N1-51T

DSHG-06-2B2-E-D24-N1-52T

DSHG-06-2B3-ET-D24-N1-51T

DSHG-06-2B3-E-D24-N1-52T

DSHG-06-3C2-T-D24-N1-52T

DSHG-06-3C4-T-D24-N1-52T

DSHG-06-3C4-E-D24-N1-52T

疊加閥是適應新時代液壓系統所要求的多樣化和合理性而不使用管路連接的閥.疊加閥具有符合標準(ISO4410)的連接面，

有恰當的厚度用安裝螺釘把閥疊加起來而組成。

這種閥是由一個小型的直流電磁鐵和一個直動式溢流閥組成的。

它可用作小流量液壓系統的電液比例控制先導閥，根據輸入電流成比例地調節壓力。

但是，這種閥應和配套的功率放大器一起使用。

DSHG 系列

本電液換向閥由電磁換向閥和液控換向閥組成。當電磁線圈通電時，先導閥切換先導油流的方向

，並以之推動液控換向閥的閥軸，從而改變液壓系統油路的油流方向。

口徑    型號    流量

L/min    工作壓力

Mpa(kgf/cm2)    先導壓力

Mpa(kgf/cm2)    回油口容許背壓

Mpa(kgf/cm2)   換向頻率

次/分    重量kg

1/2    DSHG-04-2B*    300    31.5(315)    0.8-25

(8-250)    21(16)    120    8.2

DSHG-04-3C*    8.8

DSHG-04-2N*    8.8

3/4    DSHG-06-2B*    500    31.5(315)    0.8-25

(8-250)    21(16)    120    12.1

DSHG-06-3C*    12.7

DSHG-06-2N*    12.7

1 1/4    DSHG-10-2B*    1100    31.5(315)    1-21(10-210)    21(16)    60    44.7

DSHG-10-3C*    1-25

(10-250)    100    45.3

DSHG-10-2N*    120    45.3

○高壓大流量

本閥可通過大流量，如”04″口徑閥為300L/min，”06″口徑閥為500L/min，”10″口徑閥為1100L/min，再加上高壓化31.5MPa，可使系統設計更為緊湊。

○壓力損失

各閥都大幅度地降了壓力損失，因而可增大了系統的節能效果。

臺灣產DSHG-06-2B2-T-D24-N1-52T yuken的換向閥
