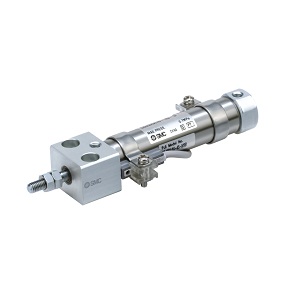

SMC日本CJ2RA10-100Z 單桿雙作用氣缸簡介

產品描述：

追加安裝件：兩側腳座、無桿側法蘭

●磁性開關可選擇導軌安裝型

●設定了桿端安裝件、擺動底座安裝件的型號(省去了分別訂購氣缸和支件的時間)

●磁性開關可操作性提高，易于調整位置

●帶磁性開關 (CDJ2-Z系列: CDJ2，CDJ2W，CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK)

字段描述 字段取值 取值描述

內置磁環 - 無內置磁環

桿端安裝件 - 無

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

磁性開關安裝方式 - 無

訂制規格 - 標準

缸徑 10 缸徑 10mm

氣缸行程 100 氣缸行程 100mm

無桿側缸蓋的通口位置 - 徑向90°

其他特性

字段描述 取值描述

配管口徑 M5X0.8

緩沖形式 墊緩沖

通口螺紋的種類 M

形式 氣壓式

動作方式 單桿雙作用

安裝方式 底面安裝型

桿端形狀 桿端外螺紋

桿端螺紋的種類 M

桿端螺紋尺寸 M4X0.7

使用壓力 0.06

高使用壓力 0.7

耐壓力 1

環境溫度 -10℃～70℃

給油 不給油式

使用活塞速度 50～750

桿側缸蓋材質 鋁合金

無桿側缸蓋材質 鋁合金

缸筒材質 不銹鋼

活塞桿材質 不銹鋼

活塞材質 鋁合金

緩沖墊材質 聚氨酯

桿端螺母材質 軋輥鋼

活塞桿直徑 4
