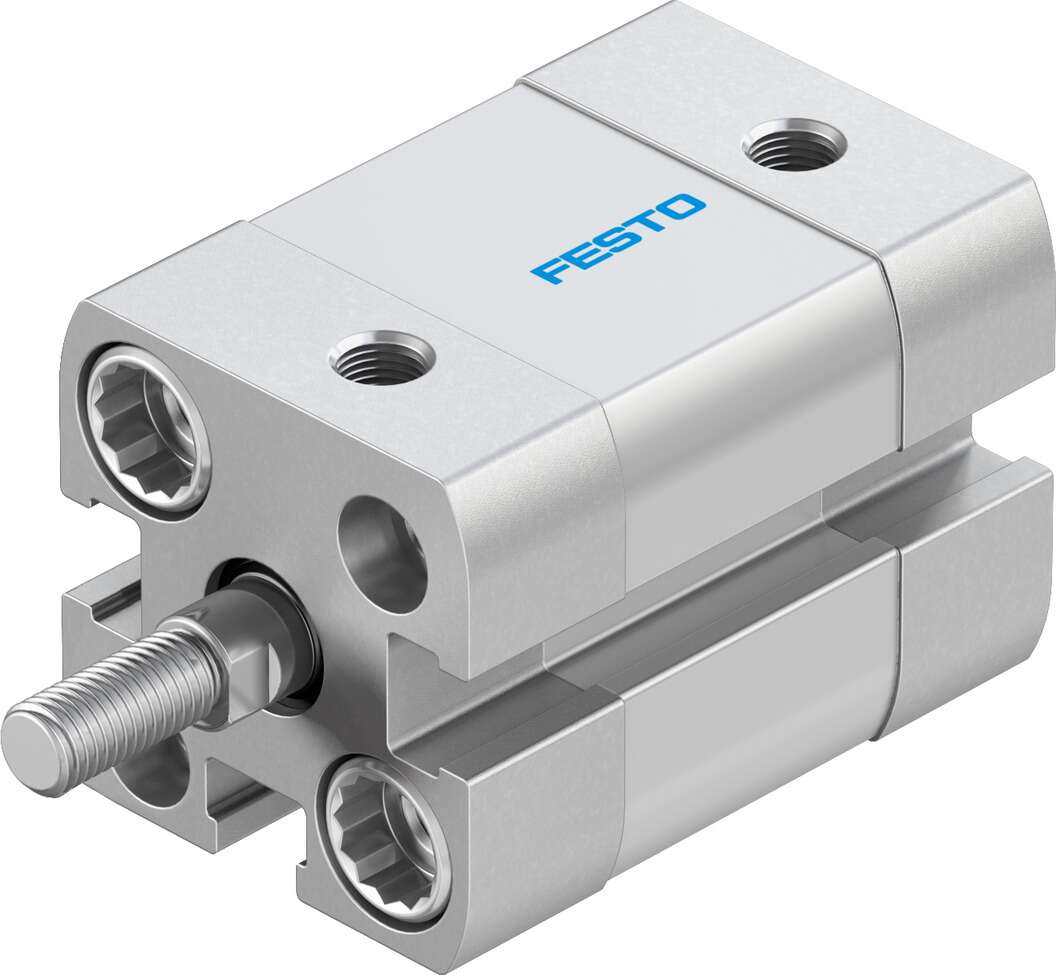

FESTO費斯托緊湊型氣缸 ADN-12-5-A-P-A產品概述

產品概述

行程

5 mm

活塞直徑

12 mm

活塞桿螺紋

M5

短型號代碼

ADN

緩沖

兩端帶彈性緩沖環/墊

安裝位置

可選

符合標準

ISO 21287

活塞桿端部

外螺紋

位置檢測

通過接近開關

符號

00991217

派生型

一端活塞桿

工作壓力

0.1 MPa ... 1 MPa

工作壓力

1 bar ... 10 bar

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

LABS-Conformity

VDMA24364-B1/B2-L

環境溫度

-20 °C ... 80 °C

端位的沖擊能量

0.07 J

6 bar 時的理論力值，返回行程

51 N

6 bar 時的理論力值，前進行程

68 N

0 mm 行程的移動質量

9 g

工作模式

雙作用

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

安裝方式

要么：

帶通孔

通過內螺紋安裝

帶附件

氣動接口

M5

材料說明

RoHS 合規

蓋子材料

鋁

陽極氧化處理

密封件材料

TPE-U(PUR)

活塞桿材料

高合金鋼

缸筒材料

精制鋁合金

光滑陽極氧化處理
