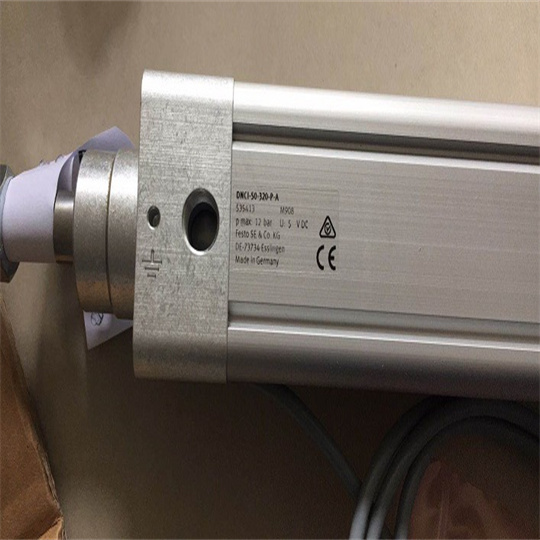

FESTO標準氣缸535413安裝介紹

企業QQ: 2880626085

手機；18918574312同微信

技術參數：

行程伺服氣動定位

100 mm ... 500 mm

智能軟停止行程

100 mm ... 500 mm

端位的行程縮減

>= 15 mm

小定位行程

行程的 3％

 20 mm

活塞直徑

50 mm

短型號代碼

DNCI

基于標準

ISO 15552（之前為 VDMA 24562、ISO 6431、NF E49 003.1、UNI 10290）

緩沖

兩端帶彈性緩沖環/墊

定位安裝位置

可選

軟擋塊安裝位置

可選

測量系統的功能原理

數字量

結構特點

缸徑

活塞桿

缸筒型材

位置檢測

通過接近開關

帶集成位移編碼器

派生型

隨附夾緊裝置

加長活塞桿

一端活塞桿

扭矩/導向保護

雙扁平活塞桿

工作壓力

≤ 12 bar

定位/軟停止的工作壓力

4 bar ... 8 bar

移動速度

> 1.5 m/s

小運行速度

0.05 m/s

典型定位時間短行程，水平

0.45/0.6 s

典型定位時間長行程，水平

0.65/0.8 s

工作模式

雙作用

標稱工作電壓 DC

5 V

CE （見合格聲明）

符合歐盟電磁兼容性指令

工作介質

壓縮空氣，符合 ISO 8573-1:2010[6:4:4]

持續耐沖擊性符合 DIN/IEC 68 2-82 部分

按嚴重性等級 2 進行測試

耐腐蝕等級 CRC

1 - 耐腐蝕能力

磁場干擾

10 KA/m，距離 100 mm

防護等級

IP65

符合 IEC 60529 標準

抗振性符合 DIN/IEC 68 2-6 部分

通過嚴重等級 2 測試

環境溫度

-20 °C ... 80 °C

端位的沖擊能量

1 J

抗扭轉防護的扭矩

≤ 0.05 Nm

工作負載，水平

120 kg

工作負載，垂直

40 kg

小工作負載，水平

8 kg

小工作負載，垂直

8 kg

6 bar 時的理論力值，返回行程

990 N

6 bar 時的理論力值，前進行程

990 N ... 1178 N

0 mm 行程的移動質量

316 g

每 10 m 行程的附加重量

62 g
