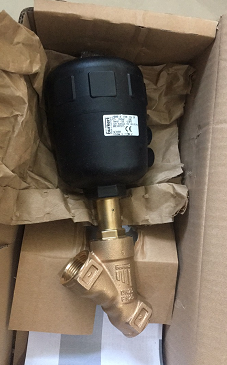

00344975氣動角座閥，德國BURKERT高清圖

角座閥由一個氣動活塞執行機構和一個兩通閥體組成。

執行機構有兩種不同的

材料 – PA 和 PPS，具體取決于環境溫度。久經考驗的自動調節主軸密封件確保高密封性。

流線型二位二通閥門閥體由炮銅或鑄造不銹鋼制成，可實現高流量值。

這些免維護且堅固的閥門可以加裝用于位置顯示、行程限制或手動緊

急操作的各種配件系列。

食品接觸

與介質接觸的材料符合 EC 法規 1935/2004（選裝）

與介質接觸的材料符合 FDA（選裝）

飲用水

根據 KTW、W270，適合應用于介質溫度高為 85 °C 的飲用水（選裝）

氧氣

適合應用于介質溫度高為 60 °C 且工作壓力大為 20 bar(g) 的氧氣（選裝）

防爆

作為 2 類設備適用于 1/21 區和 2/22 區（選裝）

ATEX：

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T135 °C Db

IECEx：

Ex h IIC T4 Gb

Ex h IIIC T135 °C Db

管道接口1.)

螺紋接口 G (DIN ISO 228-1)

NPT (ASME B 1.20.1)

Rc (ISO 7-1)

焊接接口 DIN EN ISO 1127 / ISO 4200 / DIN 11866 B

DIN 11850 2 / DIN 11866 A

ASME BPE / DIN 11866 C

SMS 3008

執行機構尺寸 40(C)、50(D)、

63(E)、80(F)、100(G)

10 bar(g)

執行機構尺寸 125(H) 7 bar(g)

介質數據

介質溫度 -10…185 °C

連接方式

管道接口 螺紋接頭、焊接接頭或卡盤接頭

環境和安裝

環境溫度 -10…60 °C

卡盤接頭 DIN 32676 B （管道 ISO 4200）

DIN 32676 A （管道 DIN 11850 2）

ASME BPE

控制空氣接口

執行機構尺寸 ? 40(C) 螺紋 G ?

執行機構尺寸 ? 50(D) … 125(H) 螺紋 G ?

和證書

符合性 食品接觸 1935/2004(EC)，FDA
