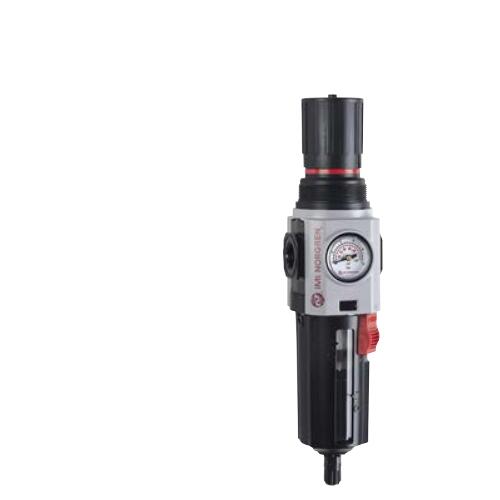

英國諾冠過濾減壓閥資料B38P-244-B1MA
特點詳情:
減壓閥集兩種閥―導閥和主閥―于一體。導閥的設計與直接作用式減壓閥類似。來自導閥的排氣壓力作用在活塞上,使活塞打開主閥。如果主閥較大,無法直接打開時,這種設計就會利用入口壓力打開主閥。因此,這種類型的減壓閥,與直接作用式減壓閥相比,在相同的管道尺寸下,容量度(+/-5%)更高。與直接作用式減壓閥相同的是,減壓閥內部感知壓力,無須外部安裝傳感線。
逆時針旋轉旋鈕1。使調節彈簧2、3放松,氣體作用在膜片5上的推力大于調壓彈簧的作用力,膜片向上曲,靠復位彈簧的作用關閉進氣閥口10。再旋轉旋鈕1,進氣閥芯8的頂端與溢流閥座4將脫開,膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出,使閥處于無輸出狀態。
總之,溢流減壓閥是靠進氣口的節流作用減壓,靠膜片上力的平衡作用和溢流孔的溢流作用穩壓;調節彈簧即可使輸出壓力在一定范圍內改變。為防止以上溢流式減壓閥徘出少量氣體對周圍環境的污染,可采用不帶溢流閥的減壓閥(即普通減壓閥)。
壓力為P1的壓縮空氣,由左端輸入經閥口10節流后,壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1,壓縮彈簧2、3及膜片5使閥芯8下移,增大閥口10的開度使P2增大。若反時針旋轉旋鈕1,閥口10的開度減小,P2隨之減小。
若P1瞬時升高,P2將隨之升高,使膜片氣室6內壓力升高,在膜片5上產生的推力相應增大,此推力破壞了原來力的平衡,使膜片5向上移動,有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時,因復位彈簧9的作用,使閥芯8也向上移動,關小進氣閥口10,節流作用加大,使輸出壓力下降,直至達到新的平衡為止,輸出壓力基本又回到原來值。若輸入壓力瞬時下降,輸出壓力也下降、膜片5下移,閥芯8隨之下移,進氣閥口10開大,節流作用減小,使輸出壓力也基本回到原來值。
產品型號:
M/50132/5
SPGB/31733
NORGREN 9601540.0800.024.00
V61B513A-A213J
氣動元件8036717
R05-200-RNLA
PRA/802125/X2/300
B73G-4AK-QD1-RMN
M/P24120/4
B07-233-M1KA
9710000.3036.024.00
2102500 0800 024 00
6215L0540.4600.024.00
RA/802125/M/320
8498684.9304.230.49
RA/802032/M/125
RA/802032/M/350
RA/802063/M/480
M/50132/5
TSA/802100/MG/200/UF
11-002-585
B68G-8GK-MR3-RLN
B68G-BGK-MR3-RLN
9710000.3036.024.00
B74G-4GK-AD1-RMG
V61B513A-A213J
B73G-2AK-QD3-RMN
B74G-4AK-QD3-RMG
B72G-2AK-QD3-RMN
