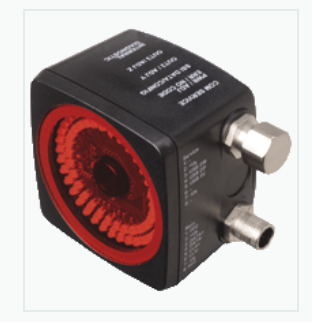

p+f光學讀頭PCV100I-F200-SSI-V19誠信銷售

SSI 接口

在數據矩陣編碼帶上進行非接觸式定位

堅固的機械性能：無磨損零件，使用壽命長，免維護

高分辨率和精準定位，尤其適用于有彎曲、切換點以及上傾和下傾的設施。

堅固的機械性能：無疲勞，使用壽命長，免維護

RS-485接口

在數據矩陣編碼帶上進行非接觸式定位

使用Data Matrix 標簽進行非自拍式定位

數據矩陣控制代碼讀值

紅外光

X 和 Y 方向的行程范圍可達 10 km

紅外光

通過速度 ≤ 8 m/s

測量范圍  10000 m

光源類型 內置 LED 燈 ， 紅外

讀取距離 100 mm

讀取區域 50 mm x 30 mm

分辨率 ± 0,1 mm

功能性安全相關參數

MTTFd 84 a

任務時間 (TM) 42 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

LED 指示 7 個 LED（通信、輔助對齊、狀態信息）

電氣技術規格

工作電壓 15 ... 30 V DC ， PELV

空載電流  200 mA

功耗 3 W

接口 1

接口類型 SSI 接口

數據輸出碼 格雷碼，二進制碼 ，可編程

單穩態觸發時間 Tm = 10 μs

時鐘頻率 100 ... 1000 kHz

查詢循環時間 ≥ 3 ms

暫停時間 ≥ 20 μs

可進行雙重請求，如果 tp≤ 10 μs

接口 2

接口類型 USB （串行通信端口）

協議 8E1

傳輸速率 38,4 ... 460,8 kBit/s

輸入

輸入類型 1 至 2 路功能輸入 ， 可編程

輸入阻抗 ≥ 27 kΩ

輸出

輸出類型 1 至 2 路開關輸出 ， PNP ， 可編程 ， 短路保護

開關電壓 工作電壓

開關電流 150 mA 每個輸出

符合標準

發射干擾 EN 61000-6-4:2007+A1:2011

抗擾度 EN 61000-6-2:2005

耐沖擊性 EN 60068-2-27:2009

抗振性 EN 60068-2-6:2008

和證書

UL cULus ，一般用途，2 類電源，1 類外殼

CCC 額定電壓 ≤ 36 V 時，產品不需要 CCC /標記

環境條件

工作溫度 0 ... 60 °C (32 ... 140 °F) ，   -20 ... 60 °C (-4 ... 140 °F) （無冷凝；防止透鏡上結冰！）

存儲溫度 -20 ... 85 °C (-4 ... 185 °F)

相對濕度 90 % ，無冷凝

p+f光學讀頭PCV100I-F200-SSI-V19誠信銷售
