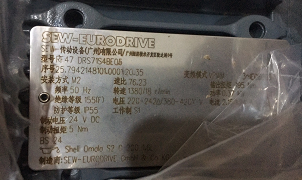

DRN132M4/FG/C/PT德國SEW電機應用手冊

簡介：

5、采用cad/cam設計制造，質量的穩定性

6、采用多種密封結構，防止漏油

7、多方位的降噪措施，確保減速機優良的噪音性能

◆ 垂直輸出、結構緊湊、的蝸輪蠅桿傳動了工作平穩噪音、壽命長。

◆ 安裝方式:底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。

◆ 輸入方式:電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。

◆ 輸出方式:空心軸輸出或?qū)嵭妮S輸出，平均效率為80%。

◆ 雙級組合可有更大的速比。

用范圍變更為適用于1000 V以下的電壓，50 Hz三相交流電源供電，

額定功率在0.75 kW~375 kW范圍內，極數為2極、4極和6極，單速封閉自扇冷

式、N設計、連續工作制的一般用途電動機或一般用途防爆電動機。

轉子

在轉子疊片鐵芯的槽中，有一個壓入或插入的繞組(例如，由鋁和/或銅制成)。

該繞組被兩端由相同材料制成的環短路。帶有短路環的長條讓人聯想到一個籠子。

定子

用合成樹脂封裝的繞組插入定子疊片鐵芯上的半封閉槽中。

線圈的數目和寬度不盡相同，以獲得不同的極數(=轉速)。疊片鐵芯與電機殼共同構成定子。

端罩

端罩由鋼、灰口鑄鐵或壓鑄鋁制成，封住電動機的A側和B側。過渡到定子時的構造設計決定了電機的IP防護等級。

轉子軸

轉子側疊片鐵芯連到一根鋼軸上。兩個軸端穿過A側和B側的端罩。

輸出軸端安裝在A側(設計為減速電機的一個小齒輪軸端);風扇及其風扇冷卻翼和/或機械制動器和編碼器等輔助系統安裝在B側。

電機殼

當額定功率為到中時，電機殼可由壓鑄鋁制成。

但是，功率等級高于這些等級的所有電機的外殼由灰口鑄鐵制成。

定子繞組在其中進行端接的一個接線盒連至一個接線排，因為客戶端的電氣連接附到外殼上。

DRN132M4/FG/C/PT德國SEW電機應用手冊
