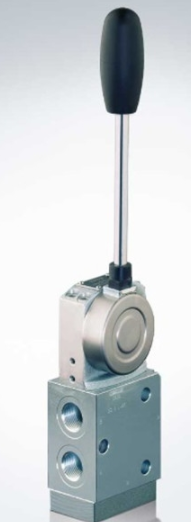

滑閥式換向閥HAWE結構說明SG1L-AK
,概述
滑閥式換向閥通常用于液壓油作介質的液壓系統。
換向閥用于控制液流方向,從而控制執行機構(液壓缸或液壓馬達)的運動方向。
這種換向閥設計成單體安裝,其特征為內泄漏平衡,因此,無須泄漏油口。
各種型號的閥相應適用于;
。直接管式連接或
。板式安裝
換向閥均由控制元件(滑閥包括閥體)和已直接安裝的操縱裝置所組成。
結構: 滑閥式方向控制閥
安裝: SG 型號 管式連接 SP型板式安裝
管式連接: 螺紋口 符合 DIN ISO 228/1 (BSPP) ,適用外螺紋管接口,
B型按DIN 3852。 P=進油口 A,B=負載口 R=回油口
安裝位置:任意
液流方向:按圖形符合,但也可反向,注意R油口的許用壓力
運行壓: Pmax= 400 bar, 與規格和操縱方式有關
壓力介質: 按照D51524液壓油,也可使用 HEPG型合成介質和HEES(合成酯)
環境溫度:約 -40 …. + 80 ℃ , 油溫: -25 …. +80 ℃ (注意粘度范圍)
SG0R-AK手動換向閥
SG0W-AK手動換向閥
SG0W-CK手動換向閥
SG1D-PK手動換向閥
SG2L7C-AK手動換向閥
SG3D-CK手動換向閥
SG3W-CK手動換向閥
SG3W-ME23/24手動換向閥
SG0W-CK01.061755手動換向閥
