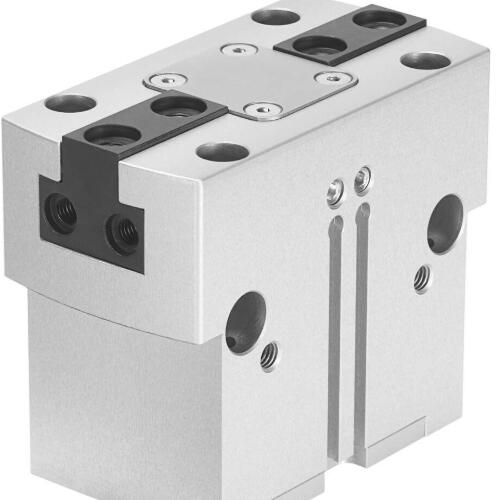

銷售DHPS-35-A費斯托平行抓手

特點詳情:

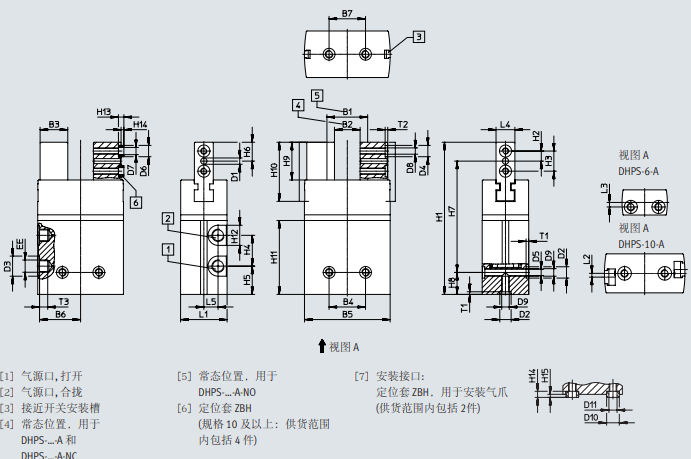

連接電纜NEBU6 ? 連接信號轉換器和控制器 21

[2] 連接電纜NEBU6 ? 連接位置傳感器和信號轉換器 21

[3] 信號轉換器SVE46 ? 用于評估信號，用于位置傳感器 SMH-S1 21

[4] 位置傳感器SMH-S16 ? 可調整和可集成的傳感器技術，用于感測活塞位置 21

[5] 定位套ZBH6 ... 35 ? 用于將氣爪手位在夾爪上

所示打開和合攏時間[ms]測量條件為：室溫、工作壓力

6 bar 、氣爪水平安裝、不帶附加氣爪手指。用于更大負載[g]時，氣爪必須節流。

隨后必須相應地調節打開和合攏時間。

? 規格10及以上的氣爪供貨范圍內包括4定位套

所示的許用力和扭矩適用于單個夾爪。包括杠桿臂、由工件或外

部氣爪手指造成的額外應用負載以及運動時產生的加速度和力。

計算扭矩時，必須考慮零點坐標系（夾爪導軌）。

氣爪采用滑動軸承導軌，夾爪和殼體之間存在回轉間隙。表中的回轉間隙數值采用傳統的累加公差方法計算而來。

每個爪手夾爪的行程 12.5 mm

替換精度 ≤0.2 mm

每個外部爪手夾爪的質量 450 g

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 1 - 耐腐蝕能力

環境溫度 5 °C ... 60 °C

每個爪手夾爪的抓取力，打開，6 bar 483 N

擺動爪手夾爪的間隙 ax、ay <0.5 deg

旋轉對稱 ≤0.2 mm

重復精度，爪手 <0.02 mm
