關于日本SMC電磁閥的基本操作

產品簡介

型號 VQ5200-41-04

閥體形式 插入式

線圈規格 標準

背壓防止閥 無背壓防止閥

消聲器 無消聲器

保護構造 IP65

高使用壓力 1

使用壓力 0.1

響應時間 20

環境溫度及使用流體溫度 -10～50℃

C值(P→A/B) 底板配管型:側面配管 12

b值(P→A/B) 底板配管型:側面配管 0.14

Cv值(P→A/B) 底板配管型:側面配管 2.9

C值(A/B→E) 底板配管型:側面配管 14

b值(A/B→E) 底板配管型:側面配管 0.18

Cv值(A/B→E) 底板配管型:側面配管 3.4

機能 2 2位雙電控

主體形式 0 插入式底板

密封方式 0 間隙密封

規格 - 標準型(0.95W)

線圈電壓 4 AC220V(50/60Hz)

LED及過電壓保護回路 - 有

手動操作方法 - 非鎖定推壓式(要工具型)

保護構造 - 防塵

配管規格 - 側配管

接管口徑 04 1/2

螺紋的種類 - Rc

CE對應 - -

這些安全說明旨在防止危險情況和/或設備損壞。

這些說明用“小心”、“警告”或“危險”的標簽指示潛在危險的級別。

它們都是重要的安全注意事項，除標準外還必須遵守

(ISO/IEC)*1) 和其他安全法規。

*1) ISO 4414：氣動流體動力——與系統相關的一般規則

  ISO 4413：液壓流體動力——與系統有關的一般規則

  IEC 60204-1：機械安全——機械電氣設備（ 1 部分：一般要求）

  ISO 10218-1992：操作工業機器人——安全

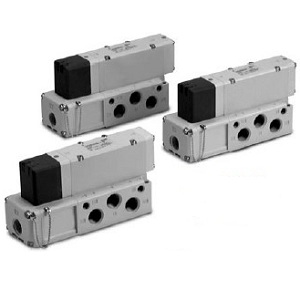

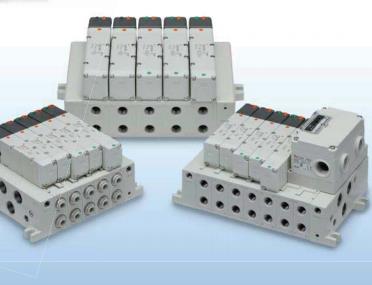

產品圖片

1.產品的兼容性由設計設備的人或決定其規格。

由于此處的產品在各種操作條件下使用，其與特定的兼容性

設備必須由設計設備或根據其規格決定的人決定

必要的分析和測試結果。

設備的預期性能和安全將由操作人員負責

已確定其與產品的兼容性。

此人還應參考其新目錄不斷查看產品的所有規格

信息，以期在配置時適當考慮設備故障的任何可能性

設備。

2. 只有經過適當培訓的人員才能操作機器和設備。

如果處理不當，此處的產品可能會變得不安全。

機器或設備（包括我們的產品）的組裝、操作和維護必須是

由經過適當培訓和經驗豐富的操作員執行。

3. 在確認安全之前，不要維修或試圖拆除產品和機器/設備。

1.在給定規格之外的條件和環境，或在室外或暴露于暴露的地方使用

陽光直射。

2.與原子能、鐵路、航空、航天、航運、

車輛、軍事、醫療、燃燒和娛樂，或與食品和

飲料、緊急停止電路、壓力機應用中的離合器和制動電路、安全設備或

其他不適合產品目錄中描述的標準規格的應用。

3.可能對需要特別安全的人、財產或動物產生負面影響的應用程序

分析。

4.在聯鎖電路中使用，需要提供雙重聯鎖以防止可能出現的故障。

機械保護功能，并定期檢查以確認操作正常。
