施克sick緊湊型光電傳感器的性能概覽

產品簡介

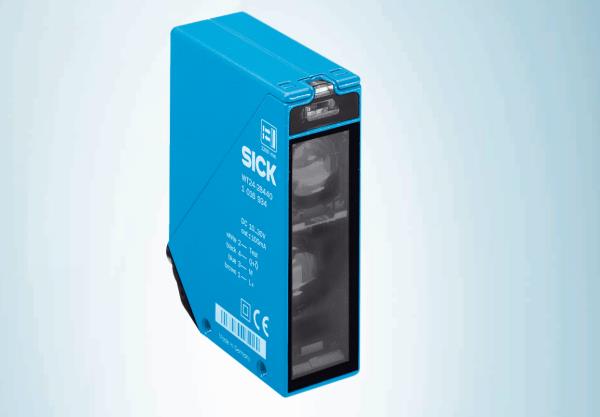

WT24-2B440 訂貨號: 1016934

光電傳感器 W24-2

大開關距離: 100 mm ... 1,200 mm

傳感器原理: 漫反射光電傳感器

檢測原理: 背景抑制功能

開關量輸出: NPN, PNP

開關類型: 明/暗切換

連接類型: 插頭，M12，4 針

光源: LED

設置: 電位計

產品特點

傳感器原理/ 檢測原理 漫反射光電傳感器, 背景抑制功能

尺寸(寬 x 高 x 深) 27 mm x 87.5 mm x 65 mm

外殼形狀（光束出口） 方形

大開關距離 100 mm ... 1,200 mm 1)

感應距離 100 mm ... 1,200 mm 1)

光源種類 可見紅光

光源 LED 2)

光點尺寸（距離） ? 40 mm (1,200 mm)

設置 電位計

1) 具有 90% 反射率的掃描對象（指 DIN 5033 規定的標準白）.

2) 平均使用壽命：100,000 小時，TU = +25 °C.

機械/電子參數

供電電壓 10 V DC ... 30 V DC 1)

殘余紋波 < 5 Vss 2)

電流消耗 50 mA 3)

開關類型 明/暗切換

開關類型可選 可通過 PNP/NPN 轉換器選擇, 可通過明通/暗通開關選擇

輸出電流 Imax. ≤ 100 mA

響應時間 ≤ 500 μs 4)

開關頻率 1,000 Hz 5)

連接類型 插頭，M12，4 針

防護等級 II 9)

重量 330 g

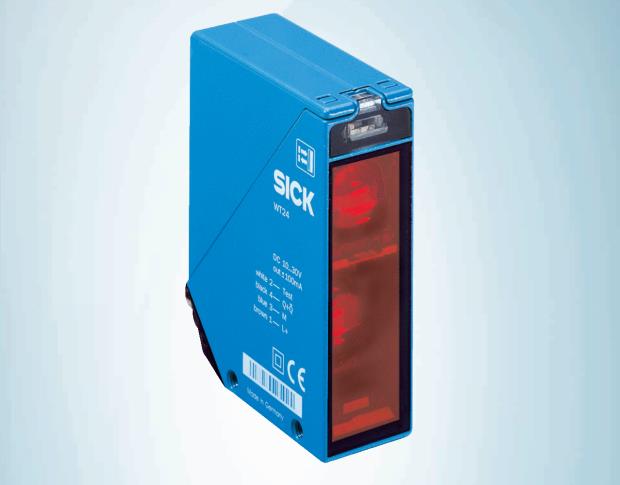

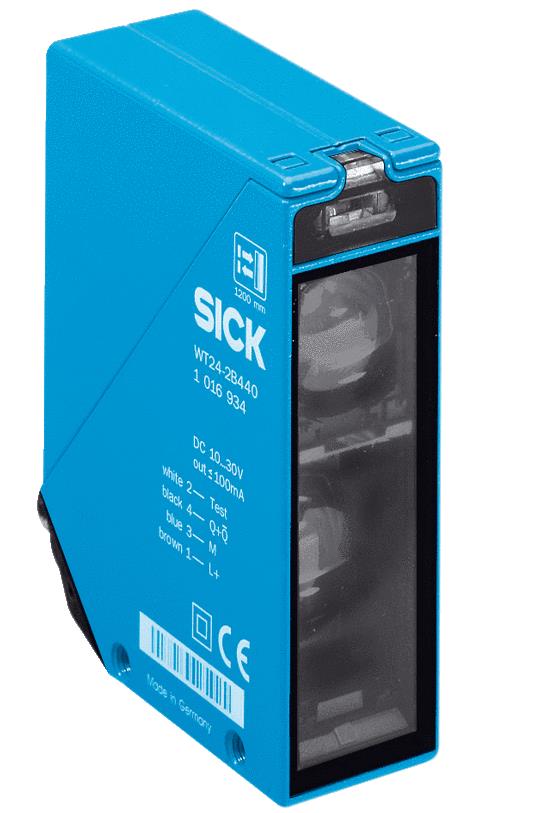

產品圖片

外殼材料 金屬, 壓鑄鋅

材料、光學元件 塑料, PMMA

外殼防護等級 IP69K

測試輸入端發射器關閉 TE 根據 0 V

運行環境溫度 –40 °C ... +60 °C

倉庫環境溫度 –40 °C ... +75 °C

1) 短路保護的電網環境下的臨界值：大8 A.

2) 不得過或于 UV公差.

3) 無負荷.

4) 信號傳輸時間（電阻負載時）.

5) 亮暗對比度為 1:1 時.

6) A = UV 接口（已采取反極性保護措施）.

7) C = 抑制干擾脈沖.

8) D = 抗過載電流和短路保護輸出端.

9) 額定電壓 ：50 V DC.

產品描述

W24-2 產品系列采用金屬外殼，堅固異常、使用壽命長，即使在嚴酷的環境下也能正常工作。所謂的光學堅固性通過環境光

抗擾度和高功能裕量來。外殼防護等級達到 IP 69K，即使在潮濕的工業環境下也能確保機械堅固性。這些傳感器可以安

裝標準或高性能的風窗加熱器，例如汽車后窗加熱器，也可以結合保護外殼在戶外使用。診斷功能多樣，確保系統可用性，并

提前預測可能的停機。傳感器具有不同功能的小配置，減少外殼的多樣性，終精簡庫存。另外 DC 型和 DC/AC 型都有提供

這些外觀設計。

? 得益于金屬外殼和外殼防護等級 IP 69K，它們具有非常高的耐磨性和長使用壽命

? 極高的光學堅固性，抗環境光線和設備正面安裝

? 得益于較高的功能裕量，反射式光電傳感器和對射式光電傳感器可用性高

? 通過標準或高性能前窗加熱器避免或減少前窗溫度變化引起的冷凝水

? DC 和 DC/AC 型外觀相同，確保安裝的兼容性
