產品簡介
BSHP 滾珠滑塊 SNS,標準,鋼質,不帶珠鏈
型號:滾珠托架 KWD-025-SNS-C1-H-1
Material No.R162221320
產品特征:
各種不同預緊等級
經優化的入口區幾何結構,以及的滾珠,大程度地減少了彈性撓度的變化
滾珠滑塊的配件可從上面安裝
集成了全面密封
利用集成潤滑油箱實現潤滑量系統
所有配件均配置有端面緊固螺紋
可用于各種 SNS/SNO 滾珠導軌
極好的動態特性
滾珠滑塊出廠時已經過潤滑。
由于博世力士樂采用四排滾珠的設計, 所以在所有載荷方向均提供 兩點接觸。這將摩擦力減至小。
其他具備兩排或四排滾珠的四點接觸 滾珠導軌系統 受到多重摩擦:由于橫向載荷的滑差,如果在沒有載荷的情況下具有相當大小的預應力,則哥特式導軌結構會產生較大的摩擦力(取決于導軌的彎曲度和載荷,摩擦系數可增大五倍)。這種高摩擦導致產生更多的熱量。

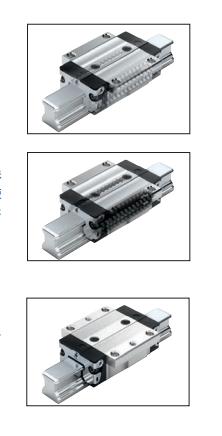

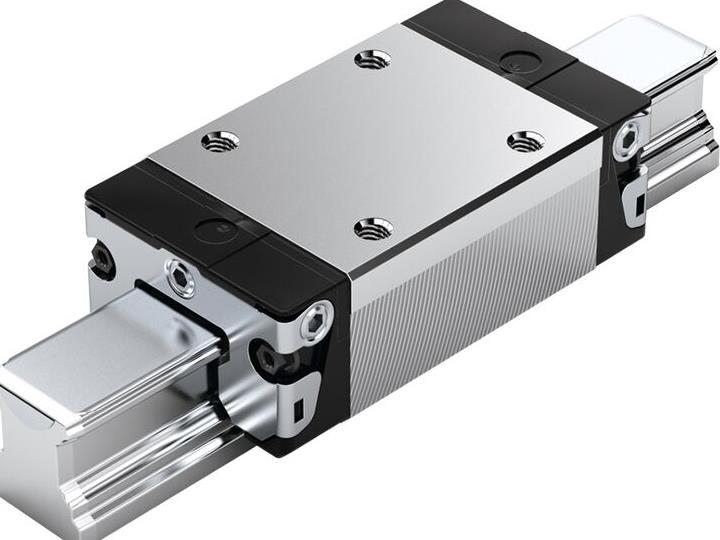

產品圖片:
一般說明
適用于所有滾珠導軌系統(即所有滾珠滑塊和滾珠導軌)的通用技術資料和計算方法。分別列出了單個滾珠滑塊和滾珠導軌相關的具體技術資料。
預緊等級
為了盡可能滿足廣泛的應用需求,博世力士樂提供各種不同預緊等級的滾珠滑塊。
提供以下預緊等級的滾珠滑塊:
無預緊載荷滾珠滑塊(預緊等級 C0)
中度預緊載荷滾珠滑塊(預緊等級 C1)
平均預緊載荷滾珠滑塊(預緊等級 C2)
高度預緊載荷滾珠滑塊(預緊等級 C3)
為了防止縮短使用壽命,預緊載荷不得過軸承 F 載荷的 1/3。
通常,滾珠滑塊的剛度隨預緊載荷的增加而增強。如果發生振動,請選擇一個相應別預緊載荷(≥ 預緊等級 C2)。
具備平行導軌的導軌系統
在選擇預緊等級時,還需注意導軌允許的平行偏移(“確等級選擇標準”)。
將滾珠導軌系統的確等級為 N 時,我們建議將預緊等級為 C0 或 C1,以避免因公差而產生扭應力。
滾珠滑塊 BSHP 亮點
? 運行精度提高將近六倍
? 摩擦力波動明顯降、摩擦力水平明顯降,特別是在外力作用下
? 極高的精度
? 出眾的質量
? 很小防銹油用量,精度等級為 XP;SP;UP
(將防銹油對環境的影響降到的程度)
? 具有zhuanli的入口區設計進一步提高了運行精度
? 兼具了所有力士樂滾珠滑塊的其他
