德國Phoenix菲尼克斯初級開關電源的技術參數

產品簡介

初級開關電源， QUINT POWER，

螺釘連接， DIN導軌安裝，

SFB Technology (Selective Fuse Breaking)，

 輸入: 1相， 輸出: 24 V DC / 10 A

環境條件

保護等級 IP20

環境溫度（運行） -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

環境溫度（調試類型測試） -40 °C

環境溫度（存放/運輸） -40 °C ... 85 °C

允許的大相對濕度（操作） ≤ 95 % (25°C時，無冷凝)

氣候等級 3K3（符合EN 60721標準）

污染等級 2

安裝高度 5000 m

尺寸

寬度 60 mm

高度 130 mm

深度 125 mm

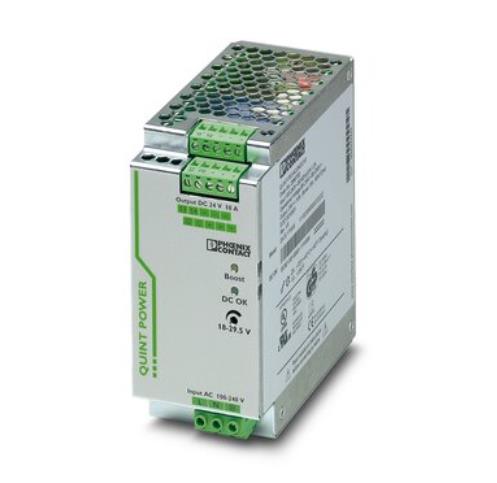

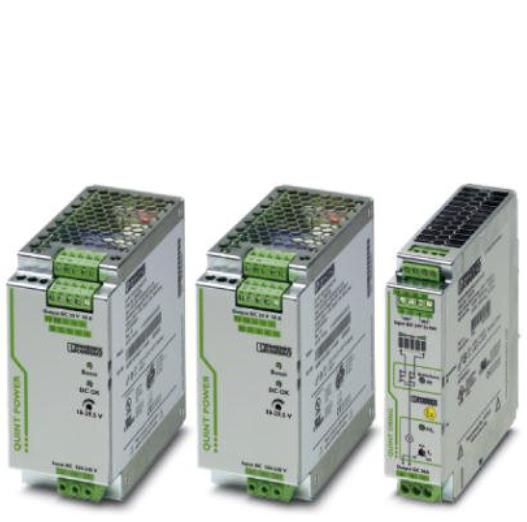

產品圖片

備用端子寬度 122 mm

備用端子高度 130 mm

備用裝配視圖 63 mm

左側/右側安裝距離 5 mm / 5 mm

頂部/底部安裝距離 50 mm / 50 mm

輸入數據

額定輸入電壓范圍 100 V AC ... 240 V AC

110 V DC ... 250 V DC

輸入電壓范圍 85 V AC ... 264 V AC

90 V DC ... 350 V DC (UL 508: ≤ 300 V DC)

介電強度 大 300 V AC

AC頻率范圍 45 Hz ... 65 Hz

DC頻率范圍 0 Hz

PE放電電流 < 3.5 mA

電耗量 2.2 A (120 V AC)

1.3 A (230 V AC)

2.5 A (110 V DC)

1.2 A (220 V DC)

額定功耗 302 VA

沖擊電涌電流 < 15 A

電網緩沖時間 > 36 ms (120 V AC)

> 36 ms (230 V AC)

輸入熔斷器 10 A (慢熔斷，內部)

TJ使用的輸入保護斷路器 10 A ... 20 A (AC: 特性B、C、D、K)

功率因數（cos phi） 0.85

保護名稱 瞬態電涌保護

保護電路/組件 壓敏電阻，氣體放電管
