使用方法PARKER比例節流閥TDP040EH79C2NB0

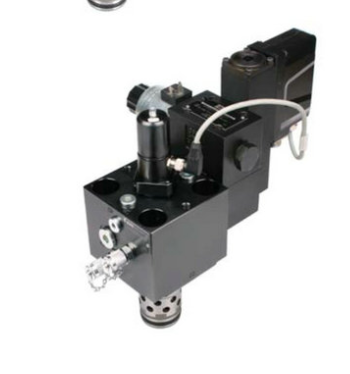

派克的TDP系列高響應二通電液比例節流閥單元適用于，在動態工況下需進行大流量控制的，高要求閉

環控制應用場合。

該比例節流閥單元采用2-級設計，由一個DFplus 先導閥和一個帶有LVDT (閥芯位置傳感器)的主級二通

座閥組成。由于采用了DFplus 先導閥，TDP 閥的響應時間快:從10.5 ms (NG25) 至28 ms (NG100)， 精

度為<0.1 %額定流量。先導閥主動地控制主閥芯,

●主動先導式2/2比例節流閥。

●符合 ISO 7368 的腔體和安裝方式。

快速階躍響應。

流向 B 到 A 和 A 到 B。

●完全安裝和適配的單元，具有集成

電子產品。

電氣和/或液壓情況下的故障保存位置

斷電。

● NG32 至 NG100 6 種尺寸。

先導油需求少-功效高。

供貨周期短-無需庫存。

F具有失電故障安全功能。

油口B至A無泄漏。

壓差可能高達350bar。

TDP063EH99C2NB0

TDP063EH99C2NE0

TDP063EH99C2VB0

TDP063EH99C8NB0

TDP063EW99C2N

TDP080EH99C2NB0

尺寸：NG16 NG25 NG32 NG40 NG50 NG63 NG80 NG100

接口：符合ISO 7368的滑入式

安裝位置：不受限制

環境溫度：-20°C至+80°C（-4°F至+176°F）

大工作壓力：端口A、B和X：大350bar（5075PSI），端口Y：大10bar（145PSI）

額定流量LPM: 220 500 950 1400 2300 4000 6000 9500

p=10Bar(145PSI)GPM:(58) (132) (251) (370) (609) (1058) (1587) (2513)

TDP080EH99C2VB0

TDP080EH99C8NB0

TDP080EW99C2N

TDP100EH99C2NB0

TDP100EH99C8NB0

TDP100EW99C2N
