WAGO萬可852-101工業交換機資料閱讀

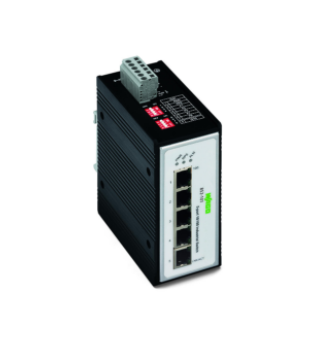

該工業交換機(852-101)是一個帶有5端口10/100Base-TX的以太網交換機。

該交換機外殼堅固，配置有冗余電源和帶功能監測的繼電器。

是多種應用的之選。

特點：

冗余DC供電電源

較寬的供電電壓范圍：9 … 48 V

DIP開關具有報警設定功能

完全符合IEEE802.3、802.3u標準

非阻塞，存儲轉發模式

所有10/100Base-TX端口均具有自適應(Auto-negotiation)功能

所有10/100Base-TX端口均具有Auto-MDI/MDIX(自動翻轉)功能

切換模式 存儲轉發模式,非阻塞

100Base-TX端口數量 5

萬可模塊：750-430,750-530,750-600,750-602、750-333

萬可繼電器：859-304,859-390

萬可模塊繼電器：788-312，788-304

萬可35平方普通接線端子：285-635

萬可連接器：231-603，721-105/037-000

萬可螺絲刀：210-719,210-720,210-721,210-658

萬可普通接線端子：281-611

通信標準 IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3x流控制

冗余功能 冗余DC供電電源

配置選項 DIP開關,適于信號觸點

診斷 信號觸點

MAC地址表(大小) 2000個地址

巨型幀尺寸 1536.Byte

供電電壓 9 … 48 VDC; 電纜長度：< 3 m

功率消耗 3.84W

功率消耗類型 (24 V) 3.36W

ESD (接觸/空氣放電) 8 KV / 15 KV

波特率 銅纜: 10/100 Mbit/s

傳輸介質(通信/現場總線) 銅纜: 類別 5或更高,100 m電纜長度

控制 8 x DIP開關：報警功能電源與端口1–5,QoS-功能端口1

指示燈 設備：LED (PWR, RPS)綠色：電源(一次),冗余電源(二次)；LED (ALM)紅色：報警；每個端口：LED (100, LNK/ACT)綠色：100 Mbps,LNK/ACT端口1 … 5狀態
