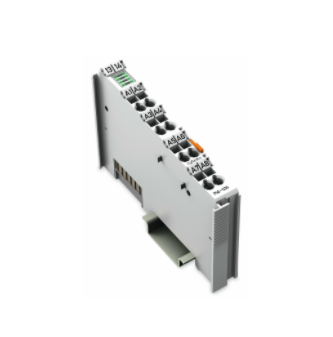

溫度范圍WAGO萬可數字量輸出模塊750-530
該數字量輸出模塊具有8個通道,且寬度僅為12 mm (0.47 inch)。
該模塊可將自動化設備的控制信號傳輸至所連接的執行器。
數字量輸入模塊.提供16個通道并且仍舊保持12mm的寬度。
該模塊將來自自動設備的數字型控制信號傳送到所連接的執行器(例如:
電磁閥、電流接觸器.變送器.繼電器或其它電子負載)。
提供單股導線可直接插入的籠式彈簧接線端子。
綠色LED指示各通道的開關狀態。
總線與現場側之間通過光電耦合器隔離。
所有輸出端均帶有短路保護功能。
現場層和系統層之間經電氣隔離。
750-530/025-000 8通道 數字量輸出模塊; DC 24 V; EXT
750-531 4通道 數字量輸出模塊; DC 24 V; 0,5 A
750-532 4通道 數字量輸出模塊; DC 24 V; 0,5 A
750-536 8通道 數字量輸出模塊; DC 24 V; 0,5 A
750-537 8通道 數字量輸出模塊; DC 24 V; 0,5 A
模塊化 I/O-SYSTEM (750系列)模擬量輸入模塊
750-452 2通道 模擬量輸入模塊; 0-20 mA; 差分輸入
750-452/000-200 2通道 模擬量輸入模塊; 診斷 / 狀態; 0-20 mA
750-453 4通道 模擬量輸入模塊; 0-20 mA; 單端
750-454 2通道 模擬量輸入模塊; 4-20 mA; 差分輸入
750-454/000-200 2通道 模擬量輸入模塊; 診斷 / 狀態; 4-20 mA
750-454/025-000 2通道 模擬量輸入模塊; 4-20 mA; EXT
750-455 4通道 模擬量輸入模塊; 4-20 mA; 單端
50-455/025-000 4通道 模擬量輸入模塊; 4-20 mA; EXT
750-456 2通道 模擬量輸入模塊; ± 10 V; 差分輸入
信號類型 電壓
電壓信號類型 24 VDC
執行器連接 8 x (1線)
輸出特性 高電平觸發
每通道輸出電流 0.5A
輸出電流 短路保護
開關頻率 2 kHz
負載類型 阻性,感性,燈具負載
感性負載切斷時的可吸收能量 0.9J
輸出(內部)數據寬度 8bits
供電電壓(系統) 5 VDC; 通過數據觸點
功率消耗(5 V系統供電) 25mA
現場側供電電壓 24 VDC (-25 … +30 %); 通過電源跨接觸點(通過刀型觸點供電;通過彈簧觸點傳輸)
功率消耗,現場供電(模塊無額外負載) 15mA
隔離 500 V系統/現場
指示燈 LED (A-H)綠色:DO 1 … DO 8狀態
輸入電源跨接觸點數量 2
外部電源跨接觸點數量 2
電源跨接觸點電流負載能力 10A
