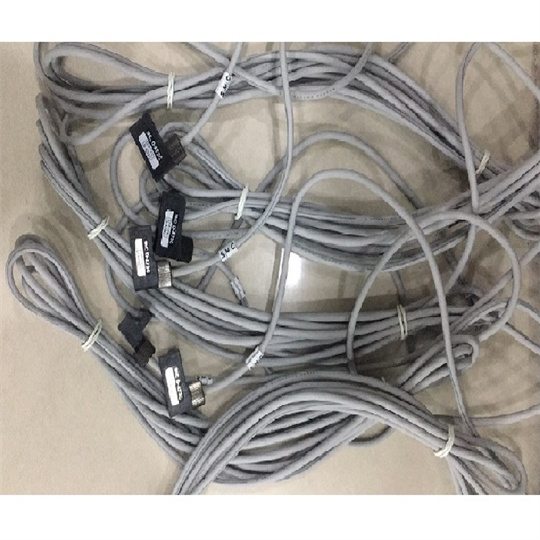

技術簡介SMC磁性開關D-R731

技術簡介SMC磁性開關D-R731

  • 所屬分類:日本SMC/SMC氣缸
  • 瀏覽次數:
  • 發布日期:2022-04-14
  • 產品概述
  • 性能特點
  • 技術參數

技術簡介SMC磁性開關D-R731

產品說明:

磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸可以使各種型號的氣缸,但缸筒必須是導磁性弱、隔磁性強的材料,如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上安裝一個磁鐵(橡膠磁鐵或塑料磁鐵)的磁環,隨活塞移動的磁環靠近開關時,舌簧開關的兩根簧片被磁化而相互吸引,觸點閉合;當磁環移開開關后,簧片失磁,觸點斷開。出點閉合或斷開時發出電信號(或使電信號消失),控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部一般還帶有開關動作的指示燈和過電壓保護電路,用樹脂塑封在一個殼體內。

磁性開關鎖緊在外側的正確位置上。圖b是將安裝用鋼帶溝槽的軛架上,旋動安裝螺釘,則磁性開關就被緊固在缸筒上。此固定方法安全,但緊固力不能過大,以防止拉長鋼帶反而不能固定,甚至拉斷鋼帶。鋼帶安裝時不要傾斜,否則受沖擊返回至正常位置時便會松動。適用于無拉桿的中小型缸。

對于要將磁性開關安裝在行程中間的情況(例如要使活塞在行程中途的某一位置停止),開關的安裝位置可按照如下方法確定。在活塞應停止位置使活塞固定,讓磁性開關在活塞的上方左右移動,找出開關開始吸合時的位置,則左右吸合位置的中間位置便是開關的靈敏度位置。磁性開關應固定在這個靈敏度位置。

當要將開關安裝在行程末端時,為開關安裝在靈敏度位置,對不同氣缸,在樣本上,都已經標出離側端蓋和無桿側端蓋的距離A和B。

磁性開關·使用注意事項


1)從安全考慮,兩磁性開關的間距應磁滯距離大3mm。


2)磁性開關不得裝在強磁場設備旁(如電焊設備等)。


3)兩個以上氣缸磁性開關平行使用時,為防止磁性體移動的相互干擾,影響檢測精度,兩缸筒間距離一般應大于40mm。


4)活塞接近磁性開關時的速度v不得大于磁性開關能檢測的速度vmax。該速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為:

產品型號:

ZM131H-K5LZ

MHL2-16D2

氣管TL0806-20

SMC 儲氣罐 T20A1-T-X104

ZK2A10K5ALA-06

VND400D-25A

ASP630F-04-12S

EJ101H-030N

AL60-10-A

VND200D-15A

LEFB32T-1200

VFR4210-5DZB-04

KQ2T06-00A

3通電磁閥 VK334V-5G-01

CKG1A63-50YZ-P4DWSC

CKG1A63-100YZ-P4DWSC

MGPM40-25Z-M9NL

LVM155RHY-5A1U

CKG1B50-50YAZ

LEFB32T-1200

LEYG25MA-300

KQ2H06-02AS

KQ2H06-02AS

AL60-10-A

PFMV530-1
