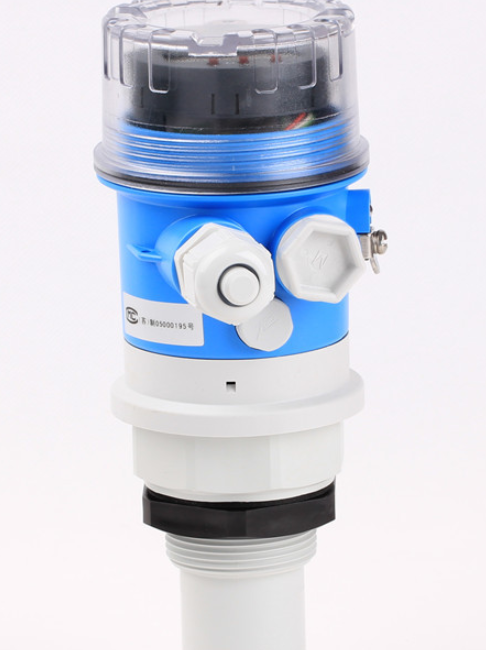

操作標準FMU30-AAHEAAGGF德國E+H聲波液位計

傳感器直接向介質表面發射聲波脈沖信號。

脈沖信號在介質表面發生反射，反射信號被傳感器接收。

儀表測量發射與接收脈沖信號的時間差。

基于時間差和聲速，計算傳感器膜片與介質表面間的距離。

[AA] : 非防爆場合

[H] 顯示,操作: 現場包絡線顯示,按鍵

[E] 電氣連接: 電纜密封套 M20, IP68

[AA] 傳感器;量程;盲區: 1-1/2"; 5m 液體/2m 固體; 0.25m

[GGF] 過程連接: 螺紋 ISO228 G1-1/2, PP

電源/通信 兩線制

FMU30聲波液位計液體量程：5m OR 8m

 分辨率：1mm

 精度：±3 mm OR 0.2%

 盲區：25cm OR 35cm

 供電：24VDC（標準）；220VAC（可選）

FMU30 聲波液位計顯示：清晰的多行文本圖解顯示、包絡線顯示

 輸出：4-20mA

 過程連接：1-1/2”(5m),2”(8m)

 外殼材質：F16塑料   透明顯示蓋

FMU30聲波液位計YS特性

 是FMU230、FMU231的升級替代品

 防護等級好，高

 菜單引導功能，輕松實現現場操作

測量精度 +/- 3 mm或設定量程的+/- 0.2 %

環境溫度 -20 °C...+60 °C (-4 °F...+140 °F)

過程溫度 -20 °C...+60 °C (-4 °F...+140 °F)

過程壓力(絕壓)/過壓限定值 0.7 bar ... 3 bar abs (10 psi ... 44 psi)

主要接液部件 PP/EPDM

過程連接 G 1-1/2"

G 2"

盲區距離 1 1/2"傳感器:0.25m

2"傳感器:0.35m

測量距離 1-1/2"傳感器:2 m (6.6 ft)

2"傳感器:3.5 m (11 ft)

輸出 4...20 mA

應用限制 注意測量范圍圖示
