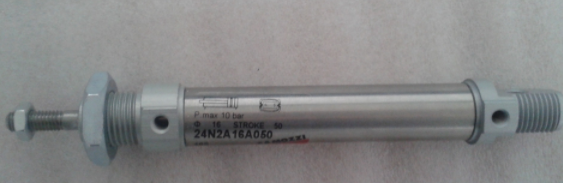

24N2A20A025CN03微型氣缸CAMOZZI安裝尺寸
系列 16:直徑 8、10、12 毫米
24 系列:? 16、20、25 mm - 磁性
25 系列:? 16、20、25 mm - 磁性,緩沖

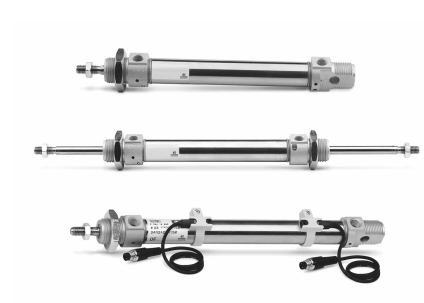

系列 16、24 和 25 微型氣缸是
根據歐洲設計
標準規格 CETOP RP52-P 和
DIN/ISO 6432。
材料的選擇和其他設計
功能提供了基礎
種類齊全的多功能和非常
的氣缸。
壓接料筒的方法
在頭部和帽子確保所有
零件完全對齊。由于
系列 16 和 24 可以在非常
高速,保險杠連接到
活塞作為標準,以減少
噪音和磨損造成的高
沖擊載荷。
系列 24 和 25 適用于
安裝磁性接近開關。
25 系列有一個可調節的氣動
緩沖墊和磁性活塞。
各種安裝附件是
可用于使氣缸
在各種應用中發揮作用。
??單作用和雙作用
??符合 CETOP RP52-P 標準和
ISO 6432 標準
??不銹鋼缸筒及活塞桿
??陽極氧化鋁合金端蓋
結構形式法蘭式
工作方式單作用或雙作用
材料鋁端蓋,不銹鋼缸筒及活塞桿,聚氨脂密封件
安裝方式螺母,法蘭,腳架,耳軸
行程缸徑 8, 10 mm: 10 ~ 250 mm
缸徑 12 mm: 10 ~ 300 mm
缸徑 16 mm: 10 ~ 600 mm
缸徑 20, 25 mm: 10 ~ 1000 mm
缸徑16 系列: 8, 10, 12
24 和 25 系列: 16, 20, 25
工作溫度0° ~ 80°C (干燥空氣為 -20°C)
? 單作用和
雙作用
? CETOP RP52-P DIN/ISO 6432
? 不銹鋼棒和桶
? 陽極氧化鋁
端塊
16N2A10A025 24N2A25A250
16N2A10A040 24N2A25A300
16N2A10A050 24N2A25A320
16N2A10A080 24N2A25A400
16N2A10A100 24N2A25A500
16N2A10A125 25N2A16A010
16N2A10A160 25N2A16A025
16N2A10A200 25N2A16A040
16N2A12A010 25N2A16A050
16N2A12A025 25N2A16A080
