快速了解beckhoff總線耦合器BK3100

產品作用:

總線耦合器用于連接 KLxxxx、KSxxxx 和 KMxxxx 系列可擴展的模塊化總線端子模塊與相應的現場總線系統。總線耦合器能夠監測和控制所連接的總線端子模塊運行情況。多功能模擬量總線端子模塊可通過 KS2000 組態軟件根據具體應用進行設定。

標準型總線耦合器構成一個節點，它由一個總線耦合器、（1 至 64 個）任意數量的端子模塊和一個總線末端端子模塊組成。除了數字量信號類型之外，“經濟增強型”總線耦合器還可支持所有其它類型。通過 K-bus 擴展，多可連接 255 個總線端子模塊。“緊湊型”總線耦合器的外形結構非常緊湊；通過端子模塊總線擴展，多可連接 255 個總線端子模塊。

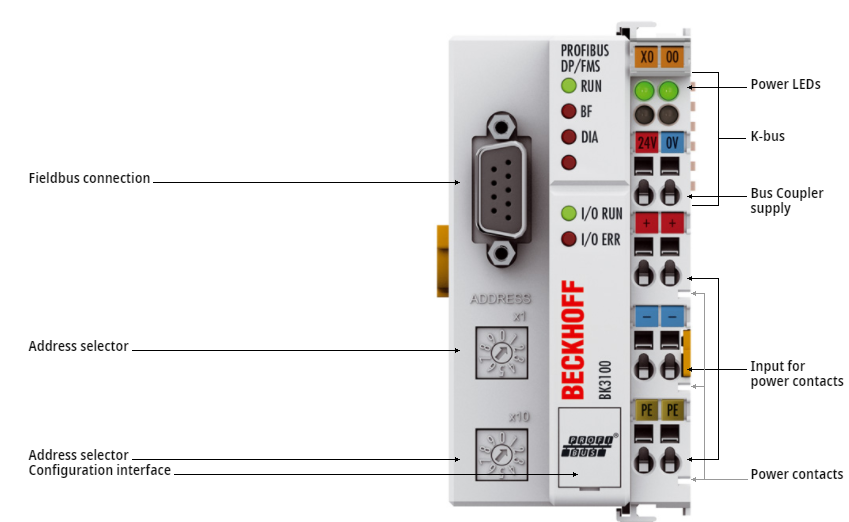

BK3100 總線耦合器將 PROFIBUS 系統連接到可以以模塊化方式擴展的電子端子塊。 一個單元由總線耦合器、任意數量的多 64 個端子和一個末端端子組成。

總線耦合器識別連接的端子并自動生成輸入/輸出與過程映像字節的關聯。 輸入/輸出信號插入一個字節 (LSB) ，從左側開始。 總線耦合器在該字節中插入更多信號。 輸入和輸出明顯分開。 如果輸入或輸出的數量過 8 位，總線耦合器會自動開始另一個字節。

總線耦合器的倍福 GSE 和類型數據文件支持總線端子模塊選項，并且可以加載到相應的主配置軟件中，以方便規劃和設計。 可以通過 GSE 和類型數據文件選擇總線耦合器的各種配置和參數。

每個 24 V DC 的系統和現場電源直接在耦合器上提供。 連接的總線端子模塊由所提供的系統電壓提供通信所需的電流。 現場電源通過高達 10 A 的電源觸點傳送到各個 I/O 組件。在 EtherCAT 網絡中，EK1120 耦合器可以安裝在以太網信號傳輸部分 (100BASE-TX) 的任何位置——除了直接安裝在 轉變。 EK9000 和 EK1000 耦合器適用于交換機。

YS型號:

AM3052-1H00-0000

AM8021-0B10

AM8033-0E20-0000

AM8042-1J10-0000

AM8043-0K11-000

AS1030-0000

AX5112-0000-0200

AX5203-0000-0020

AX5203-0000-0200

AX5206-0000-0200

BK3100

BX3100-0000

C6930-0030

CU8802-0000

CX1010-0011
