產品作用:

BX3100 總線端子控制器具有一個 PROFIBUS 從接口，可自動檢測高達 12 Mbaud 的波特率，以及一個用于地址分配的地址選擇開關。多可以與控制器交換 244 字節的輸入和 244 字節的輸出。

一個單元由帶有多達 64 個總線端子和一個總線終端端子的 BX3100 總線端子控制器組成。使用終端總線擴展系統，多可以連接 255 個總線終端。控制器通過 COM1 或 FC310x PC 現場總線卡的 PROFIBUS 接口進行編程。

BX 系列總線端子控制器在設備和性能方面位于 BC 系列總線端子控制器和 CX 系列嵌入式 PC 之間。 BC 和 BX 的主要區別在于 BX 更大的內存和擴展的接口。此外，還集成了兩個串行接口，用于編程和連接更多串行設備。該設備本身包括一個發光的液晶顯示器，兩行每行 16 個字符，一個操縱桿開關和一個實時時鐘。其他外圍設備，例如顯示器，可通過集成的 Beckhoff 智能系統總線 (SSB) 連接。

BX 系列特別適用于模塊化機器概念。 在網絡內，總線端子控制器可以通過現場總線接口與其他系統部件交換數據。 實時時鐘支持分散的應用程序，其中星期幾或時間起著重要作用。 該系列的應用領域與 BC 系列類似，但由于內存更大，BX 可以執行更復雜和更大的程序，并且可以在本地管理更多數據（例如歷史和趨勢數據記錄），然后 依次通過現場總線獲取。

系統總線 16 位 ISA (PC/104)

通過電源模塊進行 I/O 連接（E-bus、K-bus、K-bus/IP-Link）

通過系統總線供電（通過 CX1100-xxxx 電源模塊）

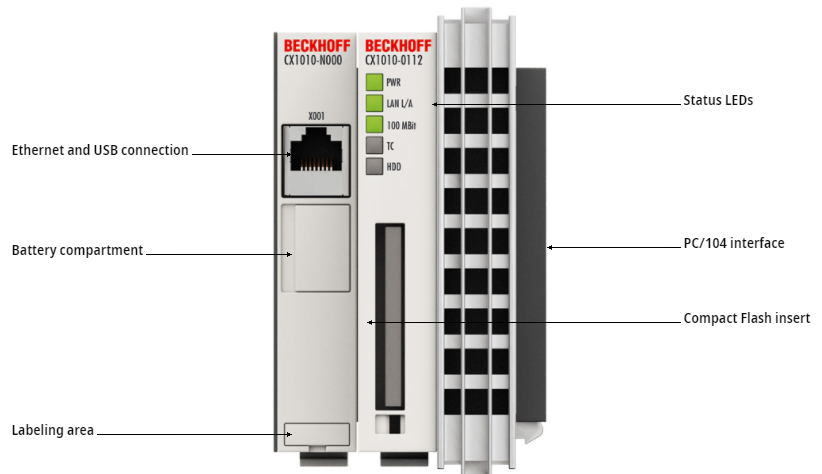

CX1010 CPU 模塊是 CX 系統的基本模塊。它包括兩個實施級別的 CPU 和內部閃存，并提供了以緊湊型閃存格式 II 操作附加存儲介質的選項。以太網接口是基本配置的一部分。所有其他 CX 系列組件都可以通過兩側可用的 PC/104 接口進行連接。 CPU 模塊可以配備不同的硬件和軟件選項：操作系統可以是 Windows Embedded CE 6 或 Windows Embedded Standard 2009

CX1010 的基本配置包括一個 128 MB 緊湊型閃存卡。 TwinCAT 2 自動化軟件將 CX1010 系統轉換為的 PLC 和運動控制系統，可以在有或沒有可視化的情況下進行操作。其他系統接口或現場總線連接可以添加到基本 CPU 模塊。被動冷卻模塊包含在供貨范圍內。 CPU 模塊需要 CX1100 型電源模塊。

產品型號:

EL1008

EL1014

EL1018

EL1262

EL1809

EL2004

EL2262

EL2502

EL2809

EL4022

EL6632

EL7211

EL7211-0010

EL9011

EL9400

EL9576

ELM3104

KL1002

KL1164
