分析日本SMC單桿雙作用氣缸MDBB63-200Z使用規范

產品簡介：

日本SMC MB-Z 系列 氣缸/標準型 單桿雙作用 氣缸

型號 MDBB63-200Z

●由于缸蓋形狀的改變，質量大減輕10%

●設定了桿端安裝件、或擺動腳座安裝件的型號 (省去了分別訂購氣缸和支件的時間)

●帶磁性開關 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)

內置磁環 D 內置磁環

安裝方式 B 基本型

缸徑 63 缸徑 63mm

通口螺紋的種類 - Rc

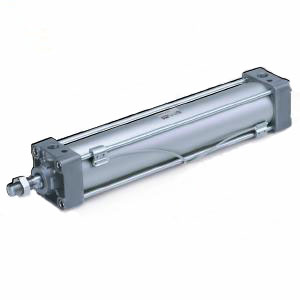

產品圖片：

氣缸行程 200 氣缸行程 200mm

氣缸追記號 - 無防護套,氣緩沖

行程調整標記 - 無

附件1 - 無

附件2 - 無

其他特性：

配管口徑 3/8

形式 氣壓式

動作方式 單桿雙作用

桿端形狀 桿端外螺紋

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

桿端螺紋的種類 M

桿端螺紋尺寸 M18X1.5

使用壓力 0.05

高使用壓力 1.0

耐壓力 1.5

環境溫度 -10℃～60℃

給油 不給油式

活塞材質 鋁合金

緩沖墊材質 聚氨酯

桿端螺母材質 軋輥鋼

使用活塞速度 50～1000

桿側缸蓋材質 壓鑄鋁

無桿側缸蓋材質 壓鑄鋁

缸筒材質 鋁合金

活塞桿材質 碳鋼

分析日本SMC單桿雙作用氣缸MDBB63-200Z使用規范
