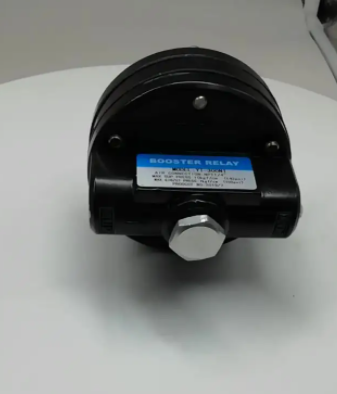

永泰YTC氣動放大器YT-310N2溫度范圍

1、工作環境溫度: -25~ 55C

2、相對濕度: 5~95%

3、氣源壓力: 0. 14MPa(標準)、0. 25MPa、0. 4MPa;大0. 7MPa

4、信號范圍: 20-100KPa、 40-200KPa、80-240KPa; 大500KPa

增速器與薄膜執行機構配套時，可用于20-100KPa、40-200KPa、80-240KPa信號范圍，當與活塞式執行機構配套時，可用大信號為0.5KPa。

5、信號與輸出傳送比: 1: 1

6、空氣流量:≥10NM3/h(在氣源0.14MPa,輸入信號為100KPa狀態下的流量)

7、耗氣量:≤90NL/h

8、氣源接口: NPT1/2"

YT-320P1、YT-320P2、YT-320P3、

YT-305N1、YT-305N2、YT-305N3、

YT-305P1、

YT-305P2、YT-305P3、YT-315N1、

YT-315N2

YT-315N3、YT-315P1、YT-315P2、

YT-315P3

YT-300系列氣動放大器按力平衡原理設計。

它由端蓋、環室、膜片組件、閥芯組件、閥體組件等組成。

(見圖)輸入信號進入膜室作用膜片組件

產生位移,從而改變閥芯與閥座的開度,使輸出信號相應變化，

輸出信號的變化在膜片組件上實現反饋，直至輸入信號與輸出信號相平衡，此時

增速器具有穩定的輸出值。
