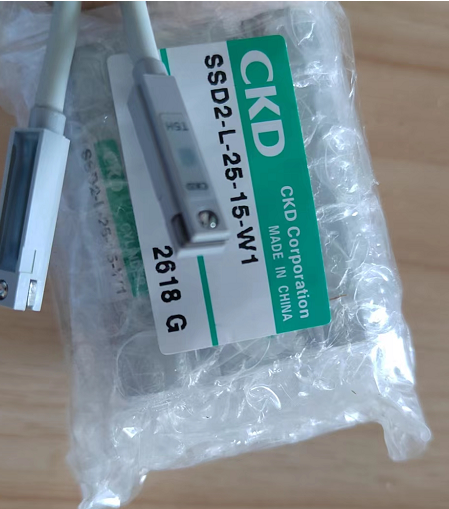

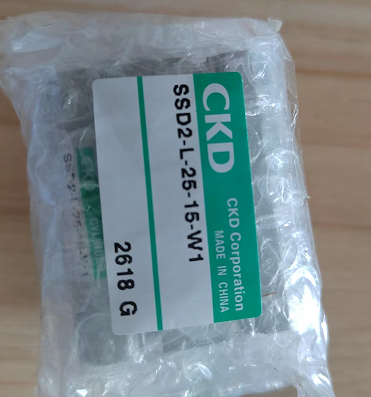

解析CKD擺動氣缸包裝圖SSD2-L-25-15-W1
小型SELEX擺動氣缸新增擺動角度270°型,裝置設計的自由度更高。
耐久性優異,可配備開關。扭矩規格豐富的葉片型擺動氣缸。
擺動型氣缸它由缸體﹐定子﹐轉子和葉片組成。定子和缸體固定在一起﹐
葉片與轉子(即輸出軸) 連接一起。缸體上有兩個氣口﹐A口進氣時﹐
B口排氣﹐壓縮氣體推動葉片帶動轉子逆時針轉動﹐反之則作順時針轉動﹐
【使用方便的擺動起點】
擺動起點可選擇45°、90°,安裝更方便。(尺寸30以上、擺動角度270°除外)
【系列中新增擺動角度可變型】
新增了利用擋塊和微調螺釘,可從30°起在擺動角度范圍內自由設定角度的角度調整型,
有助于實現機械裝置的化。(尺寸1及50以上除外)
【可高溫使用】
使用通過空氣干燥機抑制了空氣濕度的干燥空氣時,可在?5?80℃的環境溫度范圍內使用。(帶開關、尺寸30以上除外)
●雙葉片
1. 由在本體內表面上滑動的2個葉片、與其一體的軸以及2個閘瓦擋
塊)構成。
2. 如果空氣從A氣口進入,那么,進入的空氣就會推動葉片并通過
軸的通路,推動另一個葉片,使軸旋轉而產生力矩。
3. 安裝與單葉片相同的動作進行旋轉。
解析CKD擺動氣缸包裝圖SSD2-L-25-15-W1
