產品簡介：

德國Phoenix電源模塊CAPAROC PM PN

1110986

電源模塊帶PROFINET接口，用于為CAPAROC設備斷路器系統供應12 V DC或24 V DC。額外的系統接口可用于與電源進行通信。適用于通過CAPAROC匯流條進行DIN導軌安裝。

產品屬性：

產品類型設備斷路器

插槽數目4

絕緣特性

工作電壓10 V DC ... 30 V DC

額定電壓12 V DC

24 V DC

保護等級III

污染等級2

標稱工作電流IN45 A DC (總電流入口)

額定過電壓0.5 kV

分斷方法E (電子)

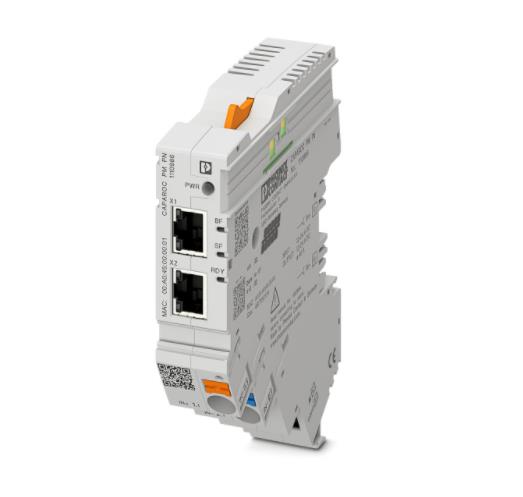

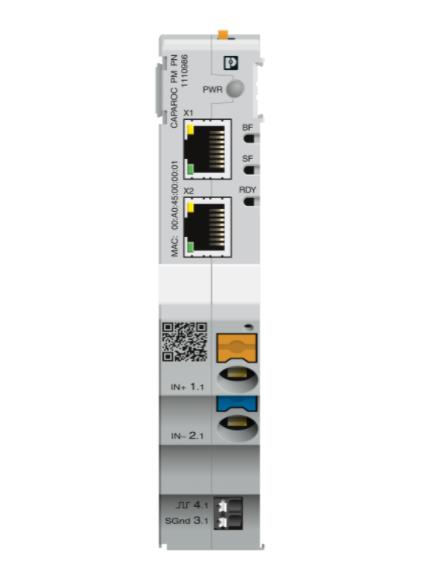

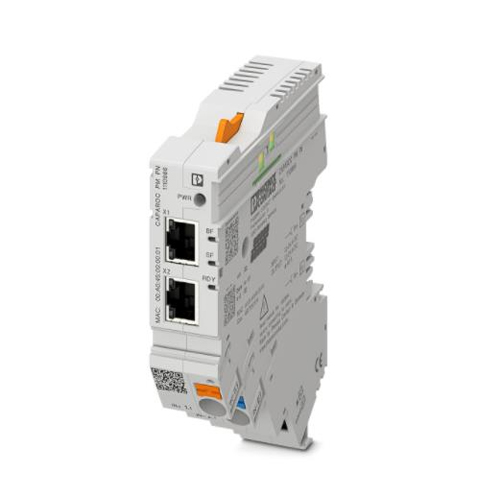

產品圖片：

反饋電阻大 35 V DC

功耗典型值 2 W (24 V時無負載)

< 3.6 W (40 A時)

1760834.9 h (40 °C，34.25 %負載時)

601892.76 h (在35 °C下，100 %負載時)

電壓壓降0.048 V (40 A時)

溫度衰減45 A (在 35°C時的總電流)

40 A (40°C時的總電流)

15 A (50 C時的總電流)

介電強度35 V DC (負載電路)

效率> 99 %

閉路電流 I0典型值 85 mA (24 V時無負載)

MTBF (IEC 61709, SN 29500)3985174.15 h (25 °C、21 %負載時)
