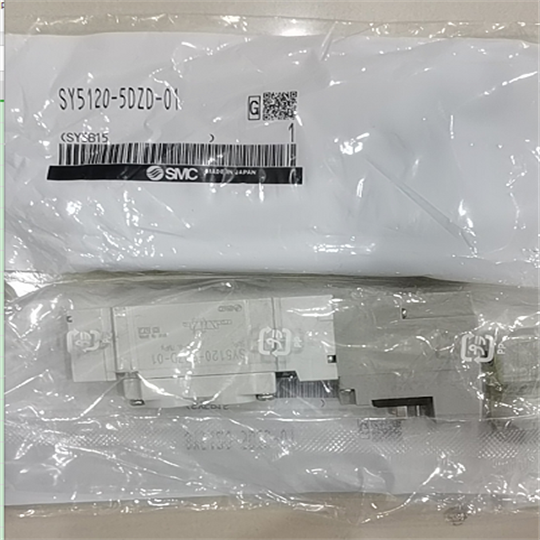

SY5120-5DZD-01 SMC五通電磁閥

SY3000·5000·7000·9000 系列 5通電磁閥 直接配管型 單體

smC SY系列的電磁閥YS

SMC SY系列先導式五通電磁閥性能特點

1)SMC SY電磁閥體積小，流體能力大。由于體積小，孔也小，故要求空氣質量高。

2)SMC SY電磁閥電磁頭行程短，啟動電流小，發熱少。功率，對于DC24V，電流僅為21mA，可編程控制器來的信號可直接驅動。由于功耗小，開關元件小型化，故成本也。

3)SMC SY電磁閥采用了新穎的先導閥結構，改善了主閥的換向性能，增大了復位力，故閥的性高，壽命可以達到5000萬次。

●3通閥和5通閥可混合安裝

●消耗功率: 0.1 W (帶節電回路)

●集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式

●集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9

字段描述

系列 5 SY5000

機能 1 2位單電控

線圈規格 - 標準

額定電壓 5 DC24V

導線引出方式 D DIN型插座式

LED及過電壓保護回路 Z 帶指示燈·過電壓保護回路

手動操作 D 壓下回轉鎖定式(旋具操作型)

A·B接管口徑 01 1/8

螺紋的種類 - Rc

托架 - 無

訂制規格 - 標準

CE對應 - -

其他特性

閥體形式 非插入式

配管種類 直接配管型

密封方式 彈性密封

先導方式 內部先導式

P,R通口接管口徑 1/8

背壓防止閥 無背壓防止閥

消聲器 無消聲器

保護構造 IP65

高使用壓力 0.7 MPa

使用壓力 0.15 MPa

大動作頻率 5 Hz

響應時間 26 ms

消耗功率 0.45 W

環境溫度及使用流體溫度 -10～50℃

SY5120-5DZD-01 SMC五通電磁閥
