概覽SMC的擺動氣缸

CDRB1LW63-90D

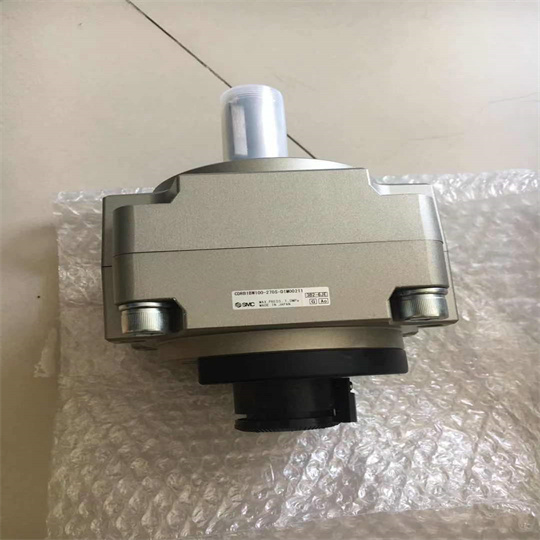

CRB1 系列 擺動氣缸 葉片式

●可安裝小型磁性開關!(D-M9□型)

●重要部件對應不銹鋼規格(定制規格)

●接口位置有缸體側面和軸向兩種

●安裝方法：直接安裝、腳座型安裝

●帶磁性開關(CDRB1系列：CDRB1、CDVRB1)

字段描述

內置磁環 D 內置磁環

安裝方式 L 腳座式

軸形式 W 雙軸(長軸帶鍵&四面銑平)

尺寸 63 63

可選項1 - 標準型

擺動角度 90 90°

葉片形式 D 雙葉片

接管口位置 - 缸體側面

可選項2 - 標準型

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準/Rc

其他特性

描述

緩沖形式 墊緩沖

氣缸通口尺寸 1/8

通口螺紋的種類 Rc

角度調整單元 無角度調整組件

使用壓力 0.15 MPa

高使用壓力 1.0 MPa

耐壓力 1.5 MPa

環境溫度 5～60℃

給油 不給油式

允許徑向負載 390 N

允許軸向負載 340 N

缸筒材質 鋁合金

葉片軸材質 碳鋼

端蓋材質 鋁合金

緩沖墊材質 橡膠緩沖

限位器材質 鋁合金 / 樹脂
