分析P+F開關放大器KCD2-SOT-Ex2輸出類型
產品簡介:
德國P+F倍加福開關量輸入安全柵/開關放大器 KCD2-SOT-Ex2
-可逆操作模式
-線路故障檢測 (LFD)
-外殼寬度 12.5 毫米
-SIL 2 (SC 3) 符合
一般規格:
信號類型 數字輸入
功能安全相關參數
安全完整性等級 (SIL) SIL 2
系統能力(SC) SC 3
供應
聯系 電源軌或端子 9+、10-
額定電壓 19 ... 30 伏直流
波紋 ≤ 10 %
額定電流 30 ... 20 毫安

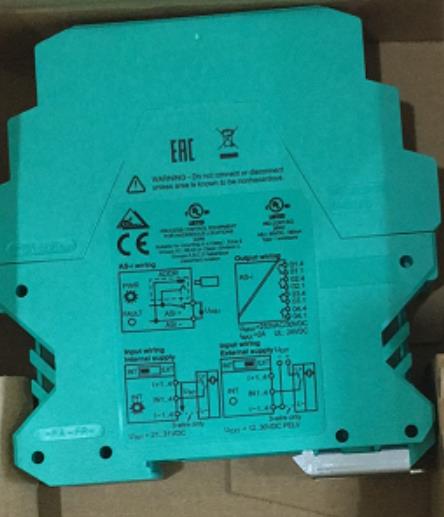

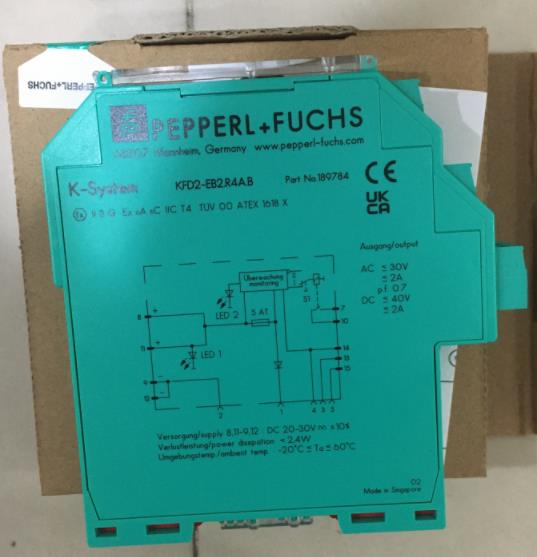

產品圖片:
功耗 ≤ 800 mW,包括輸出中的大功耗
輸入
連接側 場邊
聯系 端子 1+、2-;3+, 4-
額定值 符合。符合 EN 60947-5-6 (NAMUR)
開路電壓/短路電流 大約 10 V DC / 約 8毫安
開關點/開關滯后 1.2 ... 2.1 mA / 約 0.2毫安
連接側 控制端
聯系 5、6號航站樓;7、8
線路故障檢測 斷線I ≤ 0.1 mA,短路I ≥ 6.5 mA
脈沖/暫停比 分鐘。100 微秒/分鐘。100 微秒
輸出
額定電壓 30 伏直流
額定電流 50毫安
響應時間 ≤ 200 微秒
信號電平 1 信號:(外部電壓)- 大 3 V。對于 50 mA
0 信號:阻塞輸出(斷態電流 ≤ 10 μA)
輸出我 信號 ; 晶體管
機械規格:
防護等級 IP20
聯系 螺絲端子
的 大約 100克
輸出二 信號 ; 晶體管
傳輸特性
開關頻率 ≤ 5 kHz
環境條件
環境溫度 -20 ... 60 °C (-4 ... 140 °F)
