分析P+F光電傳感器GLV18-8-450/25/102/115

產品簡介：

德國倍加福P+F漫反射型光電傳感器GLV18-8-450/25/102/115

-電位器設計經過優化，確保在應用中提供清晰的控制按鈕布局

-帶前光學端面的型號

-直流電壓型號

產品闡述：

漫反射型光電傳感器，M18 螺紋外殼設計，塑料外殼，前光學端面，450 mm 檢測范圍，紅光，亮通，直流型，NPN 輸出，固定纜線

通用規格

檢測距離50 ... 450 mm 可調

大檢測范圍0 ... 450 mm

參考目標100 mm x 100 mm 柯達白

光源LED

光源類型調制可見紅光 ， 640 nm

光點直徑大約 30 mm 當 400 mm

發散角大約 4 °

光學端面向前直射

環境光限制30000 Lux

遲滯< 15 %

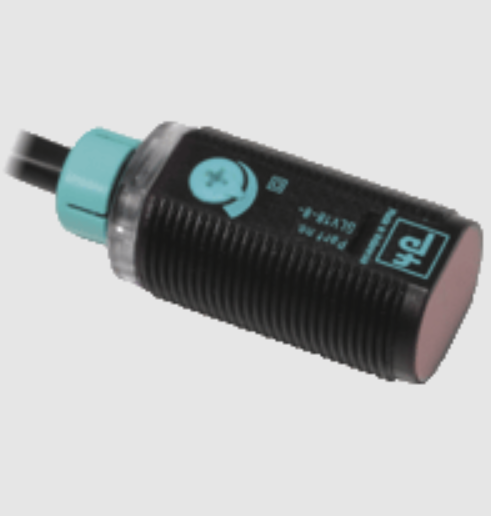

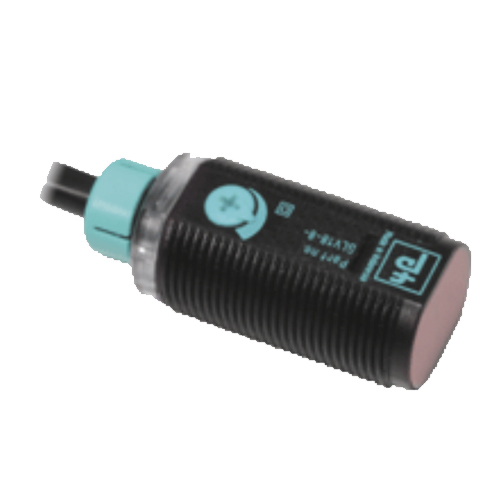

產品圖片：

指示燈/操作方法：

工作指示燈綠色 LED，常亮 通電

功能指示燈黃色 LED： 檢測到物體時亮起 ; 穩定性控制不足時閃爍

控制元件靈敏度調節

電氣技術規格

工作電壓10 ... 30 V DC

空載電流< 20 mA

輸出

開關類型亮?xí)r接通

信號輸出1 路 NPN，短路保護，集電極開路

開關電壓大 30 V DC

開關電流大 100 mA

電壓降≤ 1,5 V DC

開關頻率500 Hz

響應時間≤ 1 ms

環境條件

環境溫度-25 ... 60 °C (-13 ... 140 °F)

存儲溫度-40 ... 70 °C (-40 ... 158 °F)

機械規格

防護等級IP67

連接2 m 固定電纜

材料

外殼PC

光學端面PUMA

電纜PVC

質量大約 75
