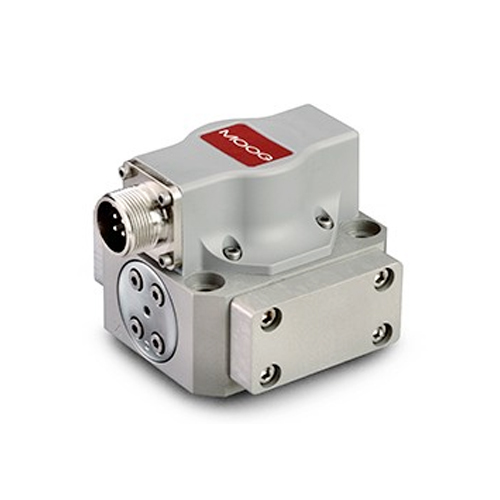

MOOG帶模擬接口的流量控制閥G761-3004B
2 級流量控制機械反饋 (MFB) 伺服閥
噴嘴擋板先導級技術提供高動態、高分辨率和滯后
高閥芯驅動力和堅固的設計確保長壽命運行
緊湊的設計支持占用空間有限的應用
本質安全版本(G761K 和 761K)可用于要求產品經可用于潛在危險環境的應用
額定流量*
0.5 至 75 升/分鐘(0.125 至 20 加侖/分鐘)
標準配置4、10、19、38、63 l/min
(1.1、2.5、5、10、16.5 gpm)
限度。運營壓力鋁制閥體:315 bar (4,500 psi)
鋼制閥體:350 bar (5,000 psi)
帶模擬接口的MOOG流量控制閥
帶集成電路
該伺服閥可與將放大器和相關電路集成到閥體內。
不帶集成電路
該伺服閥利用外接式放大器卡將輸入信號轉換成驅動伺服閥扭矩電機的控制電流。
流量控制伺服閥設計用于提供與電流輸入成正比的液流輸出。
壓力與流量(p/Q)控制
p/Q 閥用于控制流量和調節壓力(壓力上、下限)。因此,它們可以用于壓力調節和施加壓力極限。
性能數據
額定流量:每節流邊 ?p 5 bar 時為 8 至 80 l/min
大流量:180 l/min
大操作壓力:350 bar
安裝形式: ISO 4401 - 05
D941 系列,帶現場總線接口
額定流量:每節流邊 ?p 5 bar 時為 8 至 80 l/min
大流量:180 l/min
大操作壓力:350 bar
階躍響應**<4 到 <16 毫秒
額定信號***8 至 200 毫安
物理數據
尺寸
(安裝模式)尺寸 04 (ISO 10372-04-04-0-92)
重量1.0 至 1.7 公斤(2.2 至 3.8 磅)
