康茂盛31系列不銹鋼氣缸31M2A032A025數據表

31M2A063A150、31M2A063A200、31M2A063A250、

　　31M2A063A300、31M2A080A005、31M2A080A010、31M2A080A015、31M2A080A020、

31R2A016A040、31R2A016A050、31R2A020A005、31R2A020A010、

　　31R2A020A015、31R2A020A020、31R2A020A025、31R2A020A030、31R2A020A040

　　31M2A080A025、31M2A080A030、31M2A080A040、31M2A080A080、31M2A080A060、

　　31M2A080A080、31M2A080A100、31M2A080A125、31M2A080A150、31M2A080A200、

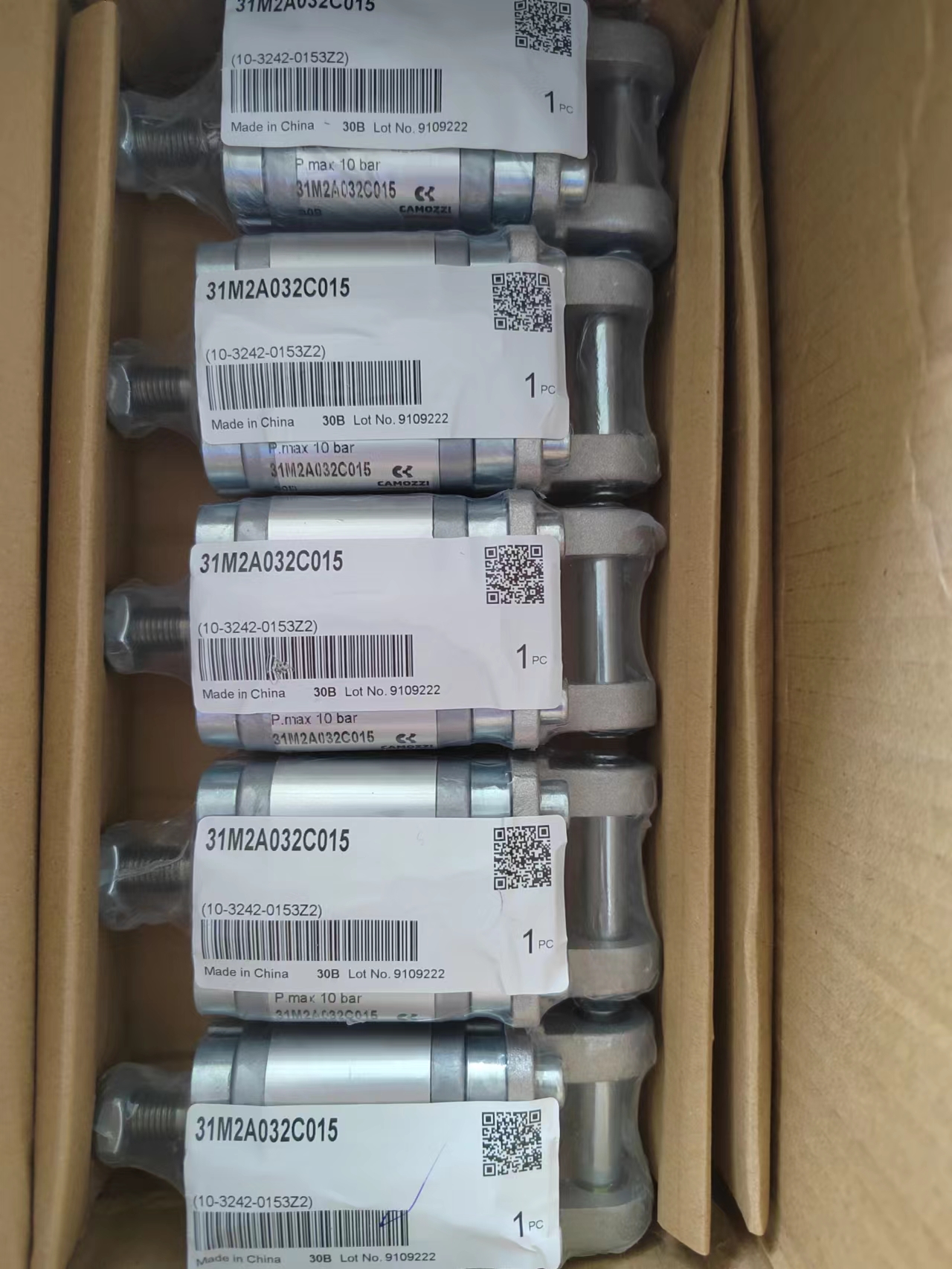

31系列氣缸是一種緊湊型的帶磁傳的氣缸，軸向尺寸小、可安裝于狹小的空間內，其缸筒由鋁型

材制成，具有很好的剛性。

可使用耳軸、腳架等附件進行安裝。

氣缸的缸徑從12至100 mm共十種，有單作用和雙作用兩種工作方式。

氣缸內均無可調氣緩沖裝置。

氣缸的三邊均有兩根相互平行的T型槽，可以直接安裝磁性接近開關。

工作方式單作用和雙作用，磁傳

材料鋁合 金型材缸筒,陽極氧化鋁合金端蓋和活塞，輥軋不銹鋼活塞桿, 聚氨酯密封件

安裝方式借助端蓋上的螺紋孔

法蘭,腳架,耳軸

行程*缸徑12-25= 1 + 200 mm .

缸徑32-40-50-63=1+300mm

缸徑80-100=1一400mm

工作溫度0°十80°C (干燥空氣為- 20°C)

工作勵雙作用:1一10bar單作用:2六10bar

60 系列氣缸符合 ISO 15552 標準，其安裝尺寸通用性很強，缸徑從 32 ~125mm 共七種。

這些氣缸的活塞上裝有一個永磁鐵，通過裝在氣缸上的磁性接近開關，得到活塞的位置信號。

氣缸的前后端蓋上裝有可調氣緩沖裝置，同時裝有機械緩沖墊，從而使活塞到達終端時只產生較小的噪聲。

綜合參數

結構形式:拉桿型

工作方式:雙作用

材料:鋁端蓋，鋁中間基體,不銹鋼缸筒，J腈橡膠密封件，其它零件為鋼

缸徑: 32，40, 50, 63, 80，100，125

工作溫度: 0~ 80°C(干燥空氣為-20°C)

標準旋轉角度: 90°和180°

氣動技術說明

工作壓力: 0.05~ 1Mpa

介質:潔凈空氣，不需要潤滑
