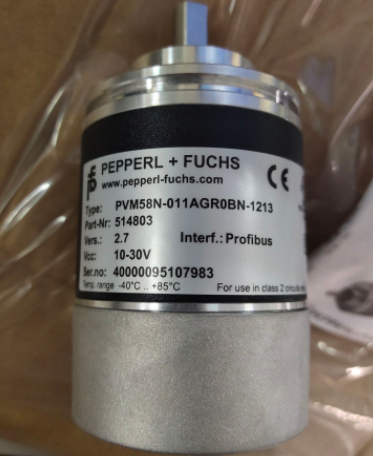

倍加福總線編碼器PVM58N-011AGROBN-1213簡介應用

描述

當操作時基于Class 1位置數據和診斷數據字節1...16可用, 另外計數的方向可以選擇為CW順時針增加或CCW反時針增加。

如果編碼器操作時基于Class 2,那些在Class 1基礎上附加的功能就可用,這

些包括每圈 分辨率的 縮放比例和總分辨率, 同樣包括預置功能。

可拆卸的連接后蓋內裝有滑動開關用于設定終端電阻和旋轉開關用于設定地址。

分辨率：1-5000ppr

響應頻率：12000rpm

外殼形狀：軸型和軸套型

電氣輸出：推挽、TTL、RS422

提供有Ex防爆型和NAMUR-本安型

值旋轉編碼器

值旋轉編碼器具有斷電記憶功能，即斷電后當前位置被記憶下來，

1、可以直接讀出角度坐標的值；

2、沒有累積誤差；

工業標準

外殼58毫米

PROFIBUS接口

30位多圈

高速傳輸

擴展的縮放功能

可編程限位開關

調試模式

伺服或夾緊法蘭a

此系列的PROFIBUS旋轉編碼器是基于

現代快單圈抽樣技術

和機械齒輪箱的多圈

單元。值編碼器的對應于

PROFIBUS編碼器配置文件，以便沒有。 3.062 。

3、電源切除后位置信息不會丟失。但是分辨率是由二進制的位數來決定的，也就是說精度取決于位數

RVI50N-09BKOA3TN-2000

RVI58N-011K1R61N-1024

RVI50N-09BK6A3TN-500

RVI78N-10CALA31N-1000

RVI78N-10CK2A31N-1024

RVI78N-10CK2A31N-1000

PVM58N-011AGROBN-1213

RHI58N-0BAK1R61N-1024

AVM58N-011K1R0GN-1213

RHI90N-0HAK1R61N-1024

RVI50N-09BK6A3TN-500(6M)

RVI50N-09BK6A3TN-1000

RVI50N-09BAAR3TN-1000

RVI50N-09BK0A3TN-00360

電　　源　　10-30 V

輸出　碼　　 二進制

計數方向　　可編程設置

接口形式　　Profibus

傳輸速率　　0.00096-12 Mbits/s

精　　度　　單圈精度16位　　多圈精度14位

總　精度　　多圈30位
