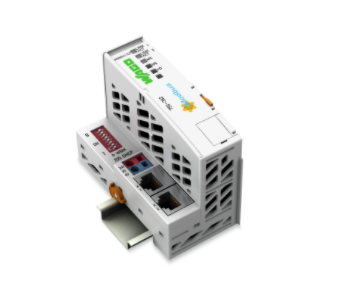

閱讀資料750-362德國萬可WAGO現場總線適配器

TCP/UDP現場總線適配器可將模塊化萬可I/O系統連接到以太網。

該現場總線適配器可檢測所有連接的I/O模塊并創建本地過程映像。

兩個以太網接口和一個集成交換機允許現場總線通過線形拓?fù)浣Y(jié)構連接，而無需使用額外的網絡設備，如交換機或者集線器。

兩個接口均支持自動協商和Auto-MDI(X)。

DIP開關可以配置IP地址的后一個字節，并且可以用于IP地址分配(DHCP、BootP、靜態)。

該適配器專為MODBUS網絡的現場總線通信而設計。

它也支持多種標準以太網協議，如HTTP(S)、BootP、DHCP、DNS、SNMP、(S)FTP等。

內部集成Web服務器，可以為用戶提供適配器配置選項，并顯示適配器的狀態信息。

系統側直接由適配器供電?，F(xiàn)場側由單獨的電源模塊進行供電。

供電效率 87 %

  內部電流損耗 350 mA

  I/O模塊總電流 1650 mA

  隔離 500 V 系統/供電

  通過電源跨接觸點提供電壓（大） DC 24 V (-25% / + 30%)

  通過電源跨接器的電流 10

  工作溫度 0 °C ... + 55 °C

  儲藏溫度 -25 °C ... +85 °C

  空氣相對濕度 95 %

  抗振動 符合 IEC 60068-2-6標準

  抗沖擊 符合 IEC 60068-2-27標準

  保護等級 IP 20

  EMC 船舶應用-抗干擾性 通過Germanischer Lloyd (2003)

  EMC 船舶應用-輻射干擾 通過Germanischer Lloyd (2003)

750-432

750-433

750-436

750-437

750-438

750-452

750-452/000-200

750-453

750-454

750-454/000-200

750-454/025-000

750-455

750-455/025-000

750-456

750-456/000-200

750-457

750-457/025-000

750-459

750-460

750-460/000-003
