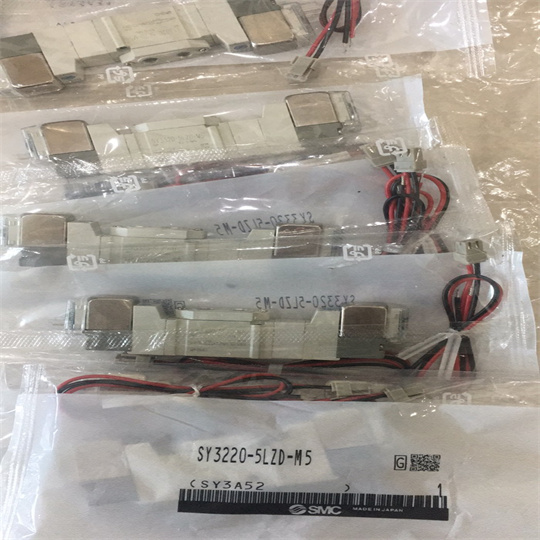

描述 SY3000·5000·7000·9000 系列 5通電磁閥 直接配管型 單體
●3通閥和5通閥可混合安裝
●消耗功率: 0.1 W (帶節電回路)
●集裝式可選項眾多,例如:鋁閥體,DIN導軌,組合式集裝式
●集裝式型號: SS5Y3,SS5Y5,SS5Y7,SS5Y9
字段描述 字段取值 取值描述
系列 9 SY9000
機能 1 2位單電控
線圈規格 - 標準
額定電壓 5 DC24V
導線引出方式 LO L型插座式無接頭
LED及過電壓保護回路 - 無指示燈·過電壓保護回路
手動操作 - 非鎖定推壓式
A·B接管口徑 C10 Φ10 快換接頭
螺紋的種類 - Rc
托架 - 無
訂制規格 - 標準
CE對應 - -
其他特性
字段描述 取值描述
閥體形式 非插入式
配管種類 直接配管型
密封方式 彈性密封
先導方式 內部先導式
P,R通口接管口徑 1/4
背壓防止閥 無背壓防止閥
消聲器 無消聲器
保護構造 防塵
高使用壓力 0.7 MPa
使用壓力 0.15 MPa
大動作頻率 5 Hz
響應時間 35 ms
消耗功率 0.35 W
環境溫度及使用流體溫度 -10~50℃
C值(P→A/B) 直接配管型 6.1 dm3/(s·bar)
b值(P→A/B) 直接配管型 0.28
Cv值(P→A/B) 直接配管型 1.4
C值(A/B→E) 直接配管型 7.9 dm3/(s·bar)
b值(A/B→E) 直接配管型 0.33
Cv值(A/B→E) 直接配管型 1.9
