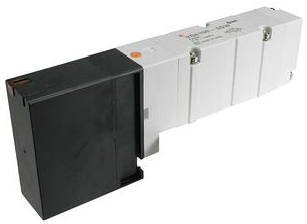

電磁閥VQ4251-5G1-02日本SMC使用說明

VQ4000 系列 底板配管型 插入式/插頭引線式:單體單元 插頭引線式

小型&大容量

設置容積減少42%、設置面積減少26%

VQ4000可驅動大缸徑為Φ160的氣缸

VQ5000可驅動大缸徑為Φ180的氣缸

省電 消耗電力：0.4W(功率型)

壽命長：1億次(根據本公司條件)

機能 2 2位雙電控

主體形式 5 插頭引線式底板

密封方式 1 彈性密封

規格 - 標準型(0.95W)

線圈電壓 5 DC24V

導線引出方式 G 直接出線式:導線長度0.6m

LED及過電壓保護回路 - 有

手動操作方法 - 非鎖定推壓式(要工具型)

保護構造 - 防塵

配管規格 - 側配管

接管口徑 02 1/4

螺紋的種類 - Rc

閥體形式 插頭引線式

線圈規格 標準

背壓防止閥 無背壓防止閥

消聲器 無消聲器

保護構造 IP65

高使用壓力 1 MPa

使用壓力 0.15 MPa

響應時間 15 ms

環境溫度及使用流體溫度 -10～50℃

C值(P→A/B) 底板配管型:側面配管 7.2 dm3/(s·bar)

b值(P→A/B) 底板配管型:側面配管 0.43

Cv值(P→A/B) 底板配管型:側面配管 2.1

C值(A/B→E) 底板配管型:側面配管 7.3 dm3/(s·bar)

b值(A/B→E) 底板配管型:側面配管 0.38

Cv值(A/B→E) 底板配管型:側面配管 2
