綜合了解ASCO電磁閥 SCG551A001MS
ASCO角體活塞閥290 系列
型號8290A016
ASCO 290 系列,也稱為 8290,是一種壓力操作的直動角體柱塞電磁閥,
專為要求苛刻的應用而設計。其直通式閥體設計有青銅或不銹鋼可供選擇。
該閥門適用于食品和飲料行業中的一般工況應用
(空氣、惰性氣體、水、油和輕質漿料),以及蒸汽、熱水和輔助流體。
提供許多可選功能,
包括可視/電氣位置指示器或行程限制器。
壓力式 ASCO 閥系列 290 閥 2/2 NC 青銅入口
閥盤 NPTF.1 1/4 D=32 操作員 D=63 先導壓力 4 巴
ASCO系列316電磁閥
ASCO 316 系列,也稱為 8316,是一系列高流量三通電磁閥,
可用于先導大型執行器并提供大型控制閥的快速關閉。
隔膜提升閥芯設計適用于控制空氣、惰性氣體和液體。
其彈性座椅可實現緊密關閉

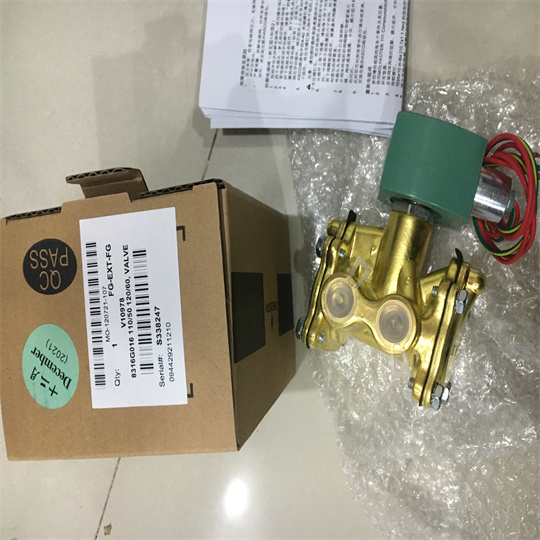

ASCO? 8316G014AC120/60,110/50D
閥體材料黃銅
流量 (Cv) / 流量 (Kv)2.50 / 2.16
功能3 路 - 3/2 常閉
管道/端口類型和尺寸
產品類型電磁閥
閥門驅動螺線管
媒體空氣、惰性氣體、水
基本工作壓力(空氣)10 - 250 磅/平方英寸
基本工作壓力(水)10 - 250 磅/平方英寸
產品重量4.10 磅
訂貨號20606
套件編號314495
線圈類FB
線圈編號238610-132-D
基本環境溫度32 - 125 °華氏度
基本流體溫度32 - 180 °華氏度
孔口尺寸5/8 英寸
電壓和頻率110、120 伏交流電,50/60 赫茲
額定瓦特17.1瓦
安裝支架自選
紙箱筆記3/8 X 5/8 3NC 黃銅 17.1/F 交流電
保持電流 (VA)40
座椅彈性體丁腈橡膠
安裝方向任何
ASCO電磁閥是在微型電磁閥的基礎上改進而成的。
高壓電磁閥的工作介質-般是氮氣氣氣液化氣(如NH3)等。
其工作原理是:當線圈通電時,線圈產生足夠的電磁力克
服彈簧和介質壓力,從而驅動銜鐵運動,閥門打開,
工作介質由閥門的入口經過銜鐵 上的流道,從下游流出,當線圈斷電時,
電磁力消失,銜鐵在彈簧力及介質壓力作用下復位
,回到關閉位置,形成密封, 將介質流動截斷。
ASCO電磁閥是傳統的螺管式常閉電磁閥,
