ASCO阿斯卡R503A2B40MA00F1美國電磁閥

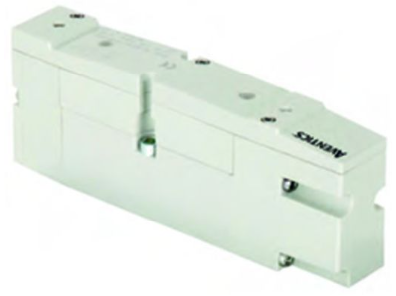

AVENTICS? 二位五通換向閥, 系列 503 R503A2B40MA00F1

DIST. 503 (26MM) 5/2, SOLENOID AIR RETUR

規格

操作電子

額定流量Qn1400 l/min

換向原理5/2

小運行壓力-0.95 bar

大運行壓力8 bar

電壓偏差 DC-15% / +10%

操作元件雙線圈

密封原理軟密封

先導外部的

閥門結構形式滑閥，正重疊

連接類型底板連接

復位裝置帶不同活塞

組合原理?（閉鎖原理）1格接地板原理, 可以組裝成塊

可以組裝成塊可以組裝成塊

控制壓力小2 bar

大控制壓力8 bar

環境溫度-10 °C

高環境溫度50 °C

介質溫度小值-10 °C

介質溫度大值50 °C

介質壓縮空氣

顆粒大小 max.50 μm

壓縮空氣中的含油量 小.,0 mg/m3

壓縮空氣中的含油量 大5 mg/m3

先導排氣帶定向先導排氣口的

特點

提供金屬密封或橡膠密封型式

大流量型和 ISO 標準型，使閥門滿足多種應用

通過調壓閥提高能源效率

功耗（直流應用為 1.7 W）

模塊化設計和插入式電路板便于組態，無需布線

可以通過速度控制來優化循環時間

可實現單閥的壓力隔離，便于維護

ASCO阿斯卡R503A2B40MA00F1美國電磁閥
