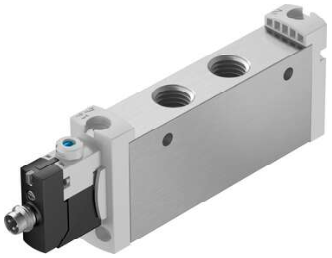

費斯托電磁閥VUVG-L18-M52-RT-G14-1R8L德國FESTO

電磁閥

VUVG-L18-M52-RT-G14-1R8L

8031531

GTIN: 4052568258986

小型通用閥

通過電氣連接板 (E-Box) 實現連接技術

基于規格，具有非常高的流量

閥功能 兩位五通，單穩態

驅動方式 電控

閥尺寸 18 mm

標準標稱流量 1300 l/min

工作氣口 G1/4

工作電壓 24V DC

工作壓力 0.25 MPa ... 0.8 MPa

工作壓力 2.5 bar ... 8 bar

結構特點 活塞閘閥

復位類型 彈簧復位

氣動彈簧

防護等級 IP65

帶插入式插座

公稱通徑 6.9 mm

排氣功能 帶節流選項

密封原理 軟密封

安裝位置 可選

手控裝置 鎖定式

按鈕式

封蓋式

先導類型 先導驅動

先導氣源 內先導

符號 00992233

搭接 不確定的重疊

先導壓力 Mpa 0.25 MPa ... 0.8 MPa

先導壓力 2.5 bar ... 8 bar

關閉時間 31 ms

打開時間 15 ms

持續通電率

0 信號的大正向測試脈沖 700 μs

信號為 1 的大負向測試脈沖 900 μs

線圈的特性參數 24 V DC: 1.0 W

允許的電壓波動 +/- 10 %

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性 運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

環境和介質溫度的限制 -5 ... 50° C

不帶保持電流降功能

耐沖擊性 沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

介質溫度 -5 °C ... 60 °C

環境溫度 -5 °C ... 60 °C

產品重量 154 g

電氣接口 通過電氣連接板

安裝方式 要么：

在氣路板上

帶通孔

氣接口，氣口 1 G1/4

氣接口，氣口 2 G1/4

氣接口，氣口 3 G1/4

氣接口，氣口 4 G1/4

氣接口，氣口 5 G1/4

密封件材料 HNBR

NBR

外殼材料 精制鋁合金
