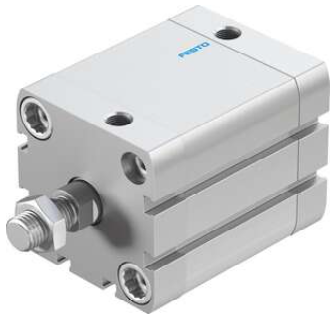

費斯托緊湊型氣缸ADN-50-40-A-P-A德國FESTO

緊湊型氣缸

ADN-50-40-A-P-A

536316

GTIN: 4052568171186

ISO 21287

與符合 ISO 15552 的同類標準氣缸相比，占用空間高減少 50%

帶內螺紋或外螺紋的活塞桿

行程 40 mm

活塞直徑 50 mm

活塞桿螺紋 M12x1.25

緩沖 兩端帶彈性緩沖環/墊

安裝位置 可選

符合標準 ISO 21287

活塞桿端部 外螺紋

位置檢測 通過接近開關

符號 00991217

派生型 一端活塞桿

工作壓力 0.06 MPa ... 1 MPa

工作壓力 0.6 bar ... 10 bar

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

環境溫度 -20 °C ... 80 °C

端位的沖擊能量 1 J

6 bar 時的理論力值，返回行程 1057 N

6 bar 時的理論力值，前進行程 1178 N

0 mm 行程的移動質量 140 g

每 10 mm 行程的額外移動質量 16 g

0 mm 行程的基本重量 540 g

每 10 m 行程的附加重量 51 g

安裝方式 要么：

帶通孔

通過內螺紋安裝

帶附件

氣動接口 G1/8

有環螺釘材料 鋼

蓋子材料 陽極氧化精制鋁合金

密封件材料 TPE-U(PUR)

活塞桿材料 高合金鋼

缸筒材料 光滑陽極氧化精制鋁合金
