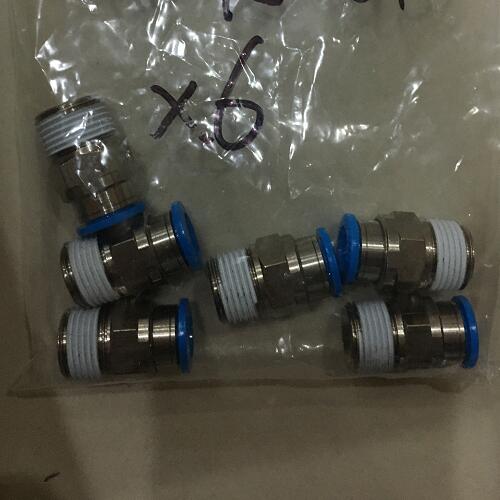

QS-3/8-10費斯托快插接頭適用范圍

產品應用:

阻燃 NPQM PUN-V0 因具備阻燃性，在存在火災風險的場合使用非常安全。已根據 DIN 5510-2 對氣管進行測試。

耐焊渣 NPQH PUN-V0-C 非常適合存在焊渣的應用場合。所有直徑的氣管管壁厚度均為 2 mm，非常

旋入螺釘上的密封件類型 涂敷

工作壓力時完整溫度范圍 -0.095 MPa ... 0.6 MPa

工作壓力完整溫度范圍 -0.95 bar ... 6 bar

工作壓力時完整溫度范圍 -13.775 psi ... 87 psi

取決于溫度的工作壓力 -0.095 MPa ... 1.4 MPa

阻燃型快插接頭適用于所有存在火災風險的場合，例如，汽車行業和建筑行業中的焊接系統。

用于溫度達 60 °C、壓力達 10 bar 的氣動應用場合中。

氣管外徑分為 4 mm、6 mm、8 mm、10 mm 和 12 mm，帶連接螺紋 Rx … R? 和 Gx … G?。

丁腈橡膠密封圈能夠確保在標準外徑氣管與接頭主體間進行完全密封。

標準氣管適合與壓縮空氣和真空一起使用。

Festo 快插接頭的所有黃銅部件都進行了鍍鎳處理，因此具有很好的耐腐蝕性。

取決于溫度的工作壓力 -0.95 bar ... 14 bar

取決于溫度的工作壓力 -13.775 psi ... 203 psi

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]

錐形 ISO R 螺紋帶有自密封式聚四氟乙烯涂層，允許重復使用接頭多達五次，而無需其他密封件。

NPQH PFAN/PTFEN 用于高達 150 °C 的高溫環境中。食品級，符合 FDA 規定，且耐清潔劑。

NPCK PFAN/PTFEN 采用管接螺母無邊設計，易于清潔。非常耐腐蝕 (CRC 4)，且符合 FDA 規定。適合多種介質。

CRQS PFAN/PTFEN 非常耐腐蝕 (CRC 4)，耐酸堿。

耐化學品，耐水解 NPQR PFAN/PTFEN 經過優化的無邊設計，不易積灰，食品級 – 可用于高達 150 °C 的高溫

環境中。壓力達 16 bar。達到耐腐蝕等級 (CRC 4)。

抗靜電 NPQM PUN-CM 抗靜電氣管與堅固的金屬接頭組合：程度地保護電氣和電子元件。
