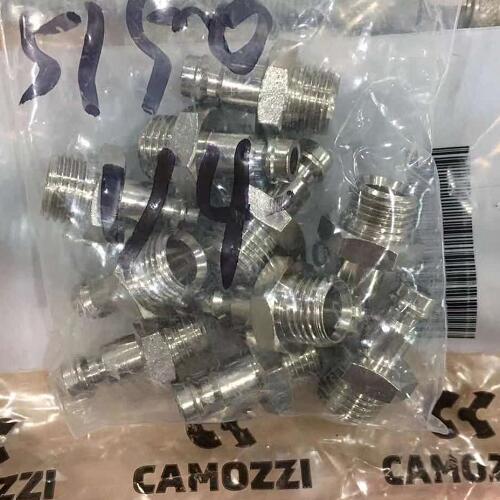

5150 1/8快速管接頭camozzi性能特點
技術參數:
工作壓力 -0.99 ÷ 12 bar
公稱壓力 6 bar
公稱流量 詳見流量特性曲線圖
公稱直徑 5 mm 或 7 mm
介質 壓縮空氣或壓流體
5000系列快速釋放聯軸器適用于工程或安全原因管道的連接或斷開必須重復幾次。
這些無需執行操作以釋放壓力,從而可以節省相當多的時間。
5000系列快速釋放聯軸器與DN 5的小型配置文件兼容帶有Rectus系列21-90聯軸器。
5000系列快速釋放聯軸器歐洲配置文件DN 7兼容帶有聯軸器Cejn系列320。
側面圖提供了一些關于與操作壓力相關的適用模型,以及所需的流速。
使用模型如下所示,表示的流量速率條件。
類型 快速斷流閥
結構形式 截止式
自動開關閥門的構造(請選定適合配管用途的閥門構造的快速接頭)
對于閥門的構造,有兩路開關型、單程開關型及兩路開放型。由于在分離時除兩路開關型以外,有流體從配管內流出。所以請注意。
快速接頭的使用環境(請選定適合使用環境的構造、材質的快速接頭)
結合使用環境的濕度條件、塵埃的狀況,以及容易腐蝕等使用環境,來考慮選定快速接頭的種類、本體材質、密封材質。
安裝方式 螺紋連接
連接螺紋 英制圓柱管螺紋 ISO 228(BSP)
材料 鍍鎳黃銅,腈橡膠密封件(公稱直徑 7 mm 的快速管接頭(凸形)的材
料為淬硬鍍鎳鋼),不銹鋼彈簧及不銹鋼鋼球
連接螺紋 G1/8, G1/4, G3/8, G1/2
工作溫度 0 ÷ 80°C(干燥空氣 -20°C)
根據流體,適合的本體材質、密封材質是不同的。例如,快速接頭是空氣的。鋼鐵制的,是水的則選黃銅的或者不銹鋼制的。
液體的壓力(請選定適合流體壓力的耐壓性能的快速接頭)
5150 1/8快速管接頭camozzi性能特點
